蝶式缓冲止回阀
产品概述及特点
HH47型蝶式缓冲止回阀系列以密封副的三偏心和阀板的大二次偏心保证关闭后零泄漏，以开阀时的小阻尼保证阀板平稳开启，以快慢两阶段关闭保证关闭速度，同时有效缓冲，消除水锤冲击。
HH47型蝶式缓冲止回阀的主要特点：
1、HH47型蝶式缓冲止回阀适用于大口径水或蒸汽等介质管路中，起到止回作用，能够实现快关和慢关，有效防止水锤冲击。
2、三偏心密封结构保证零泄漏，开启动作平稳，流阻小。
3、HH47型蝶式缓冲止回阀的快关段基本无阻力，慢关段缓冲平稳，无水锤，无冲击噪声。
4、密封副三偏心加阀板大二次偏心结构，开启密封副即分离，关闭接触即密封，有效减少密封面磨损，延长使用寿命。

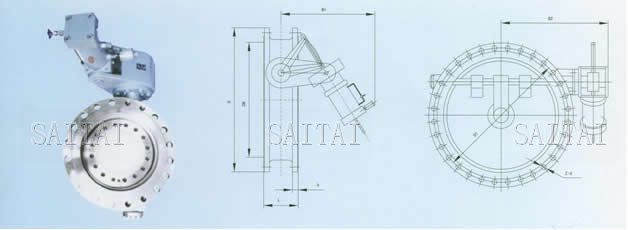

蝶式缓冲止回阀外形尺寸图
主要技术参数
| 公称压力 | PN | ANSI | |||
| 0.25～6.4MPa | 150LB-300LB | ||||
| 公称通径 | PN2.5（DN300～DN2000），PN6(DN300～DN2000)，PN10（DN300～DN1600），PN16(DN300～1000)PN25,PN40，PN64（DN300～DN800） | ||||
| 强度试验 | 1.5倍 | ||||
| 密封试验 | 1.1倍 | ||||
| 阀体材质 | 灰铸铁 | 球墨铸铁 | 碳素钢C | 合金钢I | 不锈钢P/R |
| 工作温度 | 0～150℃ | -15～300℃ | -29～425℃ | -29～530℃ | -196～600℃ |
| 适用介质 | 水、蒸汽、气体、油品等 | 水、蒸汽、气体、油品等 | 水、蒸汽、气体、油品等 | 水、蒸汽、气体、油品等 | 醋酸类、硝酸类 |
执行标准
| 设计制造 | 法兰连接 | 结构长度 | 压力试验 |
| GB12236 | GB17241.6、GB9113 | GB12221 | ZBJ16006 |
| ANSI B16.34 | ANSI B16.5或MSS-SP-44CL | API1609 | API1598 |
主要外形连接尺寸
| DN | L | B1 | B2 | 各公称压力级的法兰连接尺寸 | 备注 | ||||||||
| 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 150LB | 300LB | |||||
| 300 | 178 | 1000 | 809 | GB/T17241.6 | GB/T9113 | ANSI B16.5 MSS-SP-44CL |
|||||||
| 350 | 190 | 1000 | 838 | ||||||||||
| 400 | 216 | 1000 | 862 | ||||||||||
| 450 | 222 | 1000 | 887 | ||||||||||
| 500 | 229 | 1465 | 905 | ||||||||||
| 600 | 267 | 1465 | 960 | ||||||||||
| 700 | 292 | 1465 | 1015 | ||||||||||
| 800 | 318 | 1465 | 1070 | ||||||||||
| 900 | 330 | 1465 | 1120 | ||||||||||
| 1000 | 410 | 1465 | 1170 | ||||||||||
| 1200 | 470 | 1465 | 1285 | ||||||||||
| 1400 | 530 | 1465 | 1400 | ||||||||||
| 1600 | 600 | 1725 | 1525 | ||||||||||
| 1800 | 670 | 1725 | 1650 | ||||||||||
| 2000 | 760 | 1725 | 1889 | ||||||||||
