RSV气液电磁阀
RSV-130-15
RSV气液电磁阀举例
欲订购流量孔径为25mm，接管口径为PT3/4，标准电压为AC110V的二口二位置动型RSV系列电磁阀。其正确的订购码为：RSV250-20-AC110V。欲订购流量孔径为13mm，接管口径为PT3/8，标准电压为DC24V的二口二位直动型RSV系列电磁阀。其正确的订购码为：RSV130-10-DC24V。 适用介质：水、气、油
主要结构

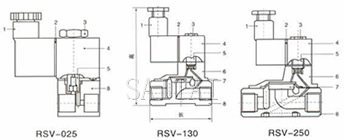

RSV气液电磁阀结构图
| 序号 | 名称 | 序号 | 名称 |
| 1 | 端子 | 2 | 端子垫片 |
| 3 | 螺母 | 4 | 线圈组合 |
| 5 | 可动铁组合 | 6 | 本体盖板 |
| 7 | 膜片组合 | 8 | 本体 |
主要零件材质及订购码
RSV-025-08
| 项目 | 零件码 | RSV025 | RSV130 | RSV250 | |
| 本体 | b | 黄铜 | |||
| 本体盖板 | bc | - | 黄铜 | ||
| 端子 | C | PM | |||
| 端子垫片 | cg | NBR | |||
| 可动铁组 | aa | 纯铁(附铜管) | |||
| 膜片 | d | NBR | |||
| 螺帽 | n | 铜(镀锌处理) | |||
| 线圈 | co | 铜线外包塑胶 | |||
订货代码
主要规格参数
| 型号 | RSV025-06 | RSV025-08 | RSV130-10 | RSV130-15 | RSV250-20 | RSV250-25 |
| 工作介质 | 空气、水、油 | |||||
| 动作方式 | 直动式 | 先导式 | ||||
| 型式 | 常闭式 | |||||
| 流量孔径mm | 2.5 | 13 | 25 | |||
| CV值 | 0.23 | 6.2 | 23 | |||
| 接管口径 | PT1/8 | PT1/4 | PT3/8 | PT1/2 | PT3/4 | PT1 |
| 使用流体粘滞度 | 20CST以下 | |||||
| 使用压力Kgf/cm2 | 空气、水、油；0.5∽8 | |||||
| 最大耐压力Kgf/cm2 | 16 | 10 | ||||
| 工作温度℃ | -10∽80 | |||||
| 使用电压范围 | -15%∽+10% | |||||
| 保护等级 | IP65 | |||||
| 耗电量 | AC380V:5.0VA AC220V:4.5VA AC110V:4.5VA AC24V:5.0VA DC12V:6.0W DC24V:6.0W | |||||
| 绝缘性 | F级 | |||||
| 本体材质 | 铜（镀镍处理） | 黄铜 | ||||
| 油封材质 | VITON | NBR | ||||
| 最短励磁时间sec | 0.005 | |||||
| 外形尺寸：长×高 | 30×76 | 72×103 | 102×120 | |||
注：
1.本网页的RSV气液电磁阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
