RSC家用机 放水阀

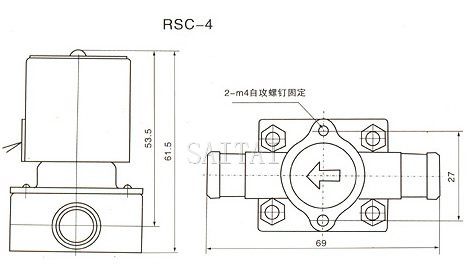

RSC-4
RSC-10
产品规格
型号 RSC-4 RSC-8
使用流体 水
动作方式 直动式
型式 常闭式
特征 食品级膜片隔离式
流量通径mm 10 8
接管口径 Ф14 Ф12
使用压力 600mm水柱（压力）
工作温度℃ 0℃∽100℃
使用电压范围 ±10%
功率 AC 220V:6.8VA DC 24V:5W
额定电压 AC 220 DC24 12
本体材质 PP
油封材质 硅橡胶（食品级）
耐热等级 CLASS B 130℃
连续使用 100%
反应时间 10∽50毫秒
导线长度 30cm
主要零部件名称及材料

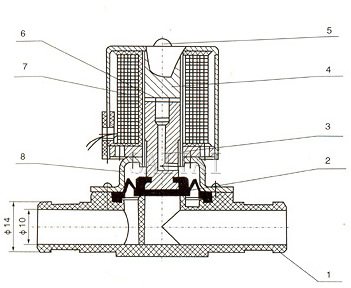

RSC家用机 放水阀总装图
| 代号 | 名称 | 材料 |
| 1 | 本体 | PP |
| 2 | 密封元件 | 硅橡胶 |
| 3 | 动铁芯 | IJ117 |
| 4 | 静铁芯 | IJ117 |
| 5 | 固定螺丝 | 不锈钢 |
| 6 | 分磁铁 | 紫铜 |
| 7 | 电磁铁 | 特殊铜线H级 |
| 8 | 隔磁管座 | 不锈钢 |

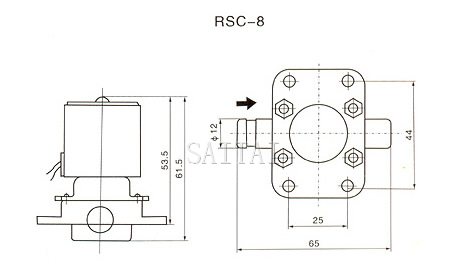

RSC家用机 放水阀结构图1
RSC家用机 放水阀结构图2
注：
1.本网页的RSC家用机 放水阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
