大通径电磁阀
大通径电磁阀
结构特点:
电磁间接先导膜片式操作结构当自动控制时：
①本阀不受蒸汽准凝水影响；
②介质流体温度可达200℃；
③主阀芯采用特种材料，耐磨损；
④阀芯利用流体润滑作用，减少磨损；
⑤本阀采用先导式结构适用于大口径系列。

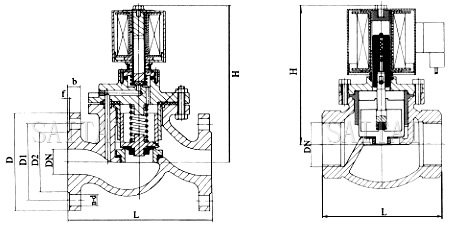

大通径电磁阀总装图
适用范围
大通径电磁阀适用过热蒸汽、高温油、热水、水、空气等，广泛应用于蒸汽加热器、干燥器、石油化工、制药、食品、水泥制品和环保等部门的自控系统。
技术参数
| 参数/型号 | ZCZP-1 | ZCZP-2 | ||||||||
| 工作介质 | 常温液体气体等 | 调温液体、气体等 | ||||||||
| 介质温度(℃) | ≤60 | ≤220 | ||||||||
| 电源电压 | AC220V其余规格可作特殊订货 | |||||||||
| 工作压力(MPa) | 0.04～1.6 | 0.1～1.6 | ||||||||
| 公称通径(mm) | 40 | 50 | 65 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| 功率 | 24W | 50VA | ||||||||
| 阀体材质 | 黄铜和不锈钢 | 铸钢和不锈钢 | ||||||||
| 流量系数(Kv) | 按JB/T7352-94规定 | |||||||||
安装尺寸
| 公称通径 DN |
内螺纹连接 | 法兰连接 | |||||||||
| 内螺纹 | 外形尺寸 | 外形尺寸 | 法兰尺寸 | ||||||||
| G | H | L | H | L | D | D1 | D2 | n-d | b | f | |
| 40 | 11/2 | 200 | 145 | 244 | 141 | 150 | 110 | 84 | 4--Φ18 | 18 | 3 |
| 50 | 2 | 210 | 160 | 250 | 158 | 165 | 125 | 94 | 4--Φ18 | 20 | 3 |
| 65 | 260 | 290 | 185 | 145 | 118 | 4--Φ18 | 20 | 3 | |||
| 80 | 260 | 310 | 200 | 160 | 132 | 8-Φ18 | 20 | 3 | |||
| 100 | 290 | 350 | 220 | 180 | 156 | 8-Φ18 | 22 | 3 | |||
| 125 | 365 | 400 | 250 | 210 | 184 | 8-Φ18 | 22 | 3 | |||
| 150 | 400 | 480 | 285 | 240 | 211 | 8-Φ18 | 24 | 3 | |||
| 200 | 443 | 600 | 340 | 295 | 266 | 8-Φ18 | 24 | 3 | |||
| 250 | 493 | 750 | 395 | 350 | 319 | 12-Φ26 | 26 | 4 | |||
| 300 | 549 | 850 | 445 | 400 | 370 | 12-Φ26 | 28 | 4 | |||
| 350 | 600 | 980 | 520 | 470 | 429 | 16-Φ26 | 30 | 4 | |||
注：
1.本网页的大通径电磁阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
