RSPS-J不锈钢高温电磁阀
RSPS-20J
结构特点
1、 零压力启动。分步直动式开阀结构，使用压力范围广。
2、 阀体及内件采用不锈钢SUS304，密封件全部采用聚四氟乙烯PTEE，能耐高温及防腐 ，使用寿命长。
3、 活塞式、双导向式密封，开闭灵活可靠。
RSPS-40FJ
内部结构外形尺寸图
规格参数与性能指标
型号 RSPS
公称通径 15 20 25 32 40 50(mm)
使用流体 蒸汽、空气、液体、油20CST以下
动作方式 分步直动式
型式 常闭式
流体温度 -5℃∽200℃
使用压力范围 0∽16 Kgf/cm2
最大耐压力 20 Kgf/cm2
流量孔径mm 15 20 25 32 32 40 40 50 50
接管口径G 1/2? 3/4? 1? 11/4? 法兰 11/2? 法兰 2? 法兰
CV值 5 7.8 12 24 29 48
标准电压 AC:380、220、110、36 DC:220、110 36、24
阀体材质 USU304不锈钢(SUS316可定制)
密封材质 高温：PTFE 低温：VITON
电压波动范围 ±10 %
外形尺寸L×H 70×130 72×136 98×155 116×170 158×216 122×200 158×250 167×210 202×250
产品规格技术参数
| 型号 | RSPS-15J | RSPS-20J | RSPS-25J | RSPS-32J | RSPS-32JF | RSPS-40J | RSPS-40JF | RSPS-50J | RSPS-50JF |
| 使用流体 | 蒸汽、空气、液体、油20CST以下 | ||||||||
| 动作方式 | 分步直动式 | ||||||||
| 型式 | 常闭式 | ||||||||
| 流体温度 | -5℃∽200℃ | ||||||||
| 使用压力范围 | 0∽16 Kgf/cm2 | ||||||||
| 最大耐压力 | 20 Kgf/cm2 | ||||||||
| 流量孔径mm | 15 | 20 | 25 | 32 | 32 | 40 | 40 | 50 | 50 |
| 接管口径G | 1/2? | 3/4? | 1? | 11/4? | 法兰 | 11/2? | 法兰 | 2? | 法兰 |
| CV值 | 5 | 7.8 | 12 | 24 | 29 | 48 | |||
| 标准电压 | AC:380、220、110、36 DC:220、110 36、24 | ||||||||
| 阀体材质 | USU304不锈钢(SUS316可定制) | ||||||||
| 密封材质 | 高温：PTFE 低温：VITON | ||||||||
| 电压波动范围 | ±10 % | ||||||||
| 外形尺寸L×H | 70×130 | 72×136 | 98×155 | 116×170 | 158×216 | 122×200 | 158×250 | 167×210 | 202×250 |

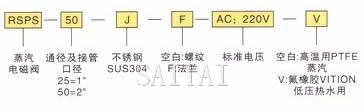

订货代码

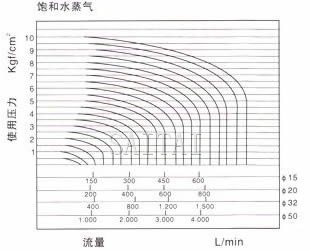

流量曲线表
注：
1.本网页的RSPS-J不锈钢高温电磁阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
