CWB型磁力驱动漩涡泵
CWB型磁力驱动漩涡泵（简称：CWB磁力漩涡泵）采用磁力传动结构，保证泵在使用过程中的相对密封，达到无泄漏输送腐蚀性、易燃、易爆、剧毒等化学介质。
CWB型磁力驱动漩涡泵
CWB磁力漩涡泵的主要性能特点
1、高扬程、小流量，比转数一般小于40；1
2、结构简单、体积小、重量轻；
3、具有自润滑回路，提高滑动轴承使用寿命；
4、增设冷却回路，及时带走磁涡流热；
5、采用悬臂叶片，减小叶轮径向力；
6、随输送介质黏度增加，泵的效率急剧下降，因而介质黏度应不大于5×10 -6 M 3 /S。 磁力旋涡泵特别适用于小流量高扬程的腐蚀性介质的输送。

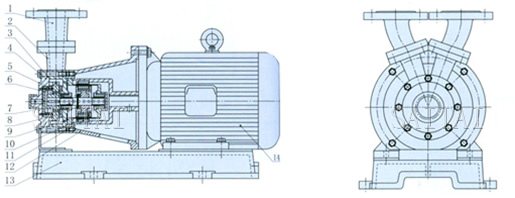

CWB型磁力驱动漩涡泵
| 1 | 进出口接管 | 2 | 泵壳 | 3 | 密封垫 | 4 | 泵盖组件 | 5 | 叶轮 |
| 6 | 轴承 | 7 | 轴 | 8 | 止推环 | 9 | 隔离套 | 10 | 内磁组件 |
| 11 | 外磁组件 | 12 | 联接架 | 13 | 底板 | 14 | 电机 |
CWB磁力漩涡泵性能参数表
| 型号 | 流量 （M3/h） | 扬程 (m) | 转速 (rpm) | 电机功率 (kW) | 效率η() | 允许吸上高度 (m) | 叶轮直径 (mm) | 重量 (kg) |
| CWB20-20 | 0.72 | 20 | 2900 | 0.75 | 22 | 6 | 65 | 26 |
| CWB20-40 | 0.72 | 40 | 2900 | 1.1 | 18 | 6 | 90 | 32 |
| CWB20-65 | 0.72 | 65 | 2900 | 2.2 | 15 | 6 | 105 | 36 |
| CWB25-25 | 1.44 | 25 | 2900 | 1.1 | 26 | 5 | 75 | 28 |
| CWB25-40 | 1.44 | 40 | 2900 | 1.5 | 24 | 5 | 90 | 40 |
| CWB25-75 | 1.44 | 75 | 2900 | 4 | 20 | 5 | 110 | 55 |
| CWB32-30 | 2.88 | 30 | 2900 | 2.2 | 28 | 5 | 90 | 38 |
| CWB32-50 | 2.88 | 50 | 2900 | 3 | 26 | 5 | 100 | 52 |
| CWB32-75 | 2.88 | 75 | 2900 | 7.5 | 22 | 5 | 120 | 76 |
| CWB32-120 | 2.88 | 120 | 2900 | 11 | 18 | 4.5 | 140 | 95 |
| CWB40-40 | 5.4 | 40 | 2900 | 4 | 30 | 4 | 100 | 70 |
| CWB40-90 | 5.4 | 90 | 2900 | 11 | 26 | 3.5 | 130 | 105 |
| CWB50-45 | 9 | 45 | 2900 | 7.5 | 30 | 4 | 110 | 92 |
| CWB65-50 | 14.4 | 50 | 2900 | 15 | 35 | 3.5 | 120 | 158 |
注：
1.本网页的CWB型磁力驱动漩涡泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰水泵营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
