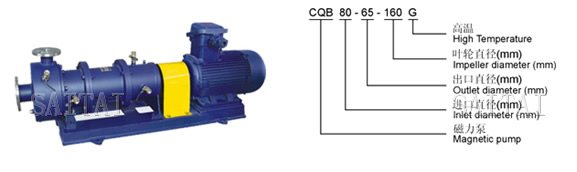

CQB-G型高温磁力驱动离心泵
CQB-G型高温磁力驱动离心泵（简称CQB-G高温磁力泵），又称CQB-G高温保温泵。通常由电机，磁力耦合器，水冷却装置和耐腐蚀离心泵四大部分组成，其主要特点是利用磁力耦合器传递动力。当电动机带动磁力耦合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。在泵的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而无泄漏。磁力耦合器的磁性材料采用耐高温型稀土永磁材料，能承受280度以下的高温介质而保持强大的磁力扭矩。在电机与磁力耦合器之间加装了水冷却装置，防止泵送高温介质之热量传导至电机，以保持电机的正常运行，从而达到无泄漏输送高温介质。 泵的过流部件根据需要可分别采用304、304L、302、321、316、316L、UB6、CD4Mcu、钛合金、镍基合金等耐腐蚀材料。 CQB-G系列磁力泵是全国联合设计开发的新型完全无泄漏耐腐蚀泵，其技术经济指标接近国外同类产品水平，其型式、基本参数及技术性能符合JB/T7742-95《小型磁力传动离心泵》标准要求。
CQB-G高温磁力泵主要用途及适用环境
CQB-G系列磁力泵适用与石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送高温类易燃、易爆、挥发、有毒、稀有贵重液和各种腐蚀性液体的理想设备。适用于输送系统工作压力小于1.6Mpa，温度不超过280℃，密度不大于1840kg/m3，粘度不大于30cm2/s的不含硬颗粒和纤维的液体。 采用多重循环冷却结构，保证了原动力和磁传动的可靠性和稳定性，同时采用柱销联轴器，减少了泵的噪音和震动，便拆式和柱销联轴器同时使用，使高温磁力泵的结构增长，更有利于泵的散热。同时，也十分方便用户的维修或更换零件，在高温磁力泵的外转子部分还设计了散热风叶，确保磁钢的稳定性。适用于输送高温介质，温度≤300℃。
CQB-G型高温磁力驱动离心泵

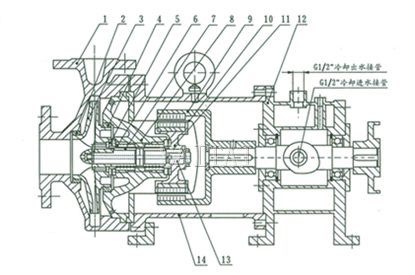

CQB-G高温磁力泵结构说明
CQB-G高温磁力泵结构说明
| 1 | 泵体 | 4 | 后密封环 | 7 | 轴套 | 10 | 隔离套 | 13 | 轴 |
| 2 | 静环 | 5 | 止推环 | 8 | 轴承体 | 11 | 内磁钢总成 | 14 | 联接架 |
| 3 | 叶轮 | 6 | 轴承 | 9 | 外磁钢总成 | 12 | 冷却箱 |

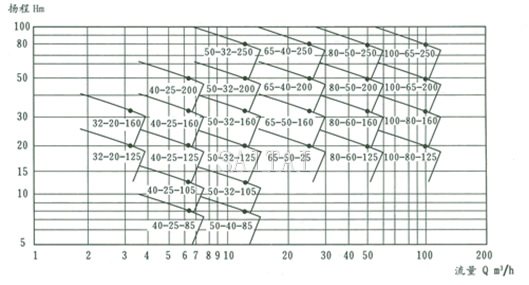

CQB-G高温磁力泵型谱图
CQB-G高温磁力泵型谱图
CQB-G高温磁力泵性能参数
| 型 号 | 口径 | 流量 (L/min) | 扬程 | 气蚀余粮 （NPSH）r(m) | 电机功率 KW | 转速 (r/min) | 电压 (V) | |
| 进口(mm) | 出口(mm) | |||||||
| CQB32-20-125G | 32 | 20 | 3.2 | 20 | 4.5 | 1.5 | 2900 | 380 |
| CQB32-20-160G | 32 | 4.5 | 2.2 | 2900 | 380 | |||
| CQB40-25-125G | 40 | 25 | 6.3 | 20 | 4.5 | 2.2 | 2900 | 380 |
| CQB40-25-160G | 32 | 4.5 | 3 | 2900 | 380 | |||
| CQB40-25-200G | 50 | 4.5 | 5.5 | 2900 | 380 | |||
| CQB50-32-125G | 50 | 32 | 12.5 | 20 | 4.0 | 3 | 2900 | 380 |
| CQB50-32-160G | 32 | 4.0 | 4 | 2900 | 380 | |||
| CQB50-32-200G | 50 | 4.0 | 7.5 | 2900 | 380 | |||
| CQB50-32-250G | 80 | 4.0 | 15 | 2900 | 380 | |||
| CQB65-50-125G | 65 | 50 | 25 | 20 | 4.0 | 5.5 | 2900 | 380 |
| CQB65-50-160G | 32 | 4.0 | 7.5 | 2900 | 380 | |||
| CQB65-40-200G | 40 | 50 | 4.0 | 15 | 2900 | 380 | ||
| CQB65-40-250G | 80 | 4.0 | 22 | 2900 | 380 | |||
| CQB80-65-125G | 80 | 65 | 50 | 20 | 3.5 | 7.5 | 2900 | 380 |
| CQB80-65-160G | 32 | 3.5 | 15 | 2900 | 380 | |||
| CQB80-50-200G | 50 | 50 | 3.5 | 22 | 2900 | 380 | ||
| CQB80-50-250G | 80 | 3.5 | 37 | 2900 | 380 | |||
| CQB100-80-125G | 100 | 80 | 100 | 20 | 3.2 | 15 | 2900 | 380 |
| CQB100-80-160G | 32 | 3.2 | 22 | 2900 | 380 | |||
| CQB100-65-200G | 65 | 50 | 3.2 | 37 | 2900 | 380 | ||
| CQB100-65-250G | 80 | 3.2 | 55 | 2900 | 380 | |||
CQB-G高温磁力泵安装和调试
（一） 高温磁力泵应水平安装，开车前应检查冷却箱之间润滑油油位，若油位过低时应及时补充，开泵前，首先应打开冷却水回路，进水管阀门的开启度应根据正常工作后冷却出水管的温度进行调节。
（二） 当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底阀。
（三） 泵使用前应进行检查，电机风叶转动要灵活，无卡住及异常声响，各紧固件要禁固。
（四） 检查电机旋转方向是否与磁力泵转向标记一致。
（五） 电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
（六） 泵停止工作前，应先关闭排出阀门，然后切断电源，再关闭冷却水管阀门。
使用注意事项
（一） 因磁力泵轴承的冷却和润滑是靠被输送的介质，所以相对禁止空运转，同时避免在工作中途停电后再启动所造成时空载运转。
（二） 被输送介质中，若含有固体颗粒，泵入口要加过滤网；如含有铁磁质微粒，需加磁性过滤器。
（三） 被输送的介质及其温度应在泵材允许范围（详见附表）。泵的使用温度＜280℃，最大工作压力1.6Mpa，密度不大于1840kg/m3，粘度不大于30cm2/s的不含硬颗粒和纤维的液体。特殊工况应严格按合同协议规定。
（四） 对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。
（五） 磁力泵正常运行1000小时后，应拆检轴承和端面动环的磨损情况，并更换不宜再用的易损件。
（六） 本系列泵内外磁性联轴器采用高性能永磁材料，可能对下列器件产生潜在危害，请将下列器件与本系列泵保持距离。如：心脏起搏器、信用卡及其它磁卡、计算器、计算机磁盘、手表等。
CQB-G高温磁力泵故障与排除方法
| 故障形式 | 产生原因 | 排除方法 |
| 泵不出水 | 1、水泵反转 2、进水管道漏气 3、泵腔蓄水不足 4、电压太高，启动时联轴器打滑 5、吸程太高 6、阀门没有打开 | 1、改变电机接线 2、杜绝漏气 3、增加蓄水量 4、调整电压 5、降低泵安装位置 6、校正或更改阀门 |
| 流量不足 | 1、吸入管径太小或淤塞 2、叶轮流道阻塞 3、扬程过高 4、转速不够 | 1、调换或清洗进水管 2、清洗叶轮 3、开大出水阀 4、恢复额定转速 |
| 扬程过低 | 1、流量过大 2、转速过低 | 1、关小出水阀 2、恢复额定转速 |
| 噪音太大 | 1、泵轴严重磨损 2、轴承严重磨损 3、外磁钢或内磁钢与隔离套接触 4、密封环与叶轮研磨 5、冷却箱内滚动轴承磨损 | 1、更换泵轴 2、更换轴承 3、拆除泵头重新组装 4、更换止推环、密封环 5、更换滚动轴承 |
| 漏液 | O型密封圈损坏 | 更换O型密封圈 |
注：
1.本网页的CQB-G型高温磁力驱动离心泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰水泵营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
