电动隔膜阀
产品简图
G941W/J/Fs-10型 电动衬氟隔膜阀、电动衬胶隔膜阀

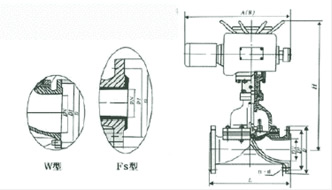

G941W/J/Fs-10型 电动衬氟隔膜阀、电动衬胶隔膜阀结构图
主要性能规范
| 工作温度 | 适用介质 |
| ≤85℃ | J:一般腐蚀性介质 |
注：此为本厂基型产品适用温度，如有不同要求请参阅前页说明进行选择。
主要零件材料
| 名称 | 材料 |
| 阀体 | 铸铁、不锈钢、灰铸铁/衬胶、氟塑料 |
| 阀盖 | 铸铁 |
| 阀瓣 | 铸铁 |
| 电动头 | 组合件 |
| 隔膜 | 天然胶、丁基胶、氟塑料/橡胶 |
| 阀杆 | 碳钢 |
主要外形连接尺寸及质量
| 型 号 | 公称通径 DN(mm) | 尺 寸 (mm) | （参考值） 气动装置 | 质量 （?K） | |||||||
| L | D1 | D | n-d | H | 型 号 | 输出力矩 N-m | 起闭时间 （S） | ||||
| J型 | W型 | ||||||||||
| EG941 W/J/FS -16 | 20 | 121 | 117 | 75 | 105 | 4-13.5 | - | - | - | - | - |
| 25 | 131 | 124 | 85 | 115 | 4-13.5 | 445 | Z5-18/16 | 50 | 17 | 40 | |
| 32 | 150 | 146 | 100 | 140 | 4-17.5 | 457 | Z5-18/16 | 50 | 20 | 41 | |
| 40 | 163 | 159 | 110 | 150 | 4-17.5 | 466 | Z5-18/16 | 50 | 14 | 44 | |
| 50 | 194 | 190 | 125 | 165 | 4-17.5 | 480 | Z10-18/16 | 50 | 20 | 50 | |
| EG941 W/J/FS -10 | 65 | 220 | 216 | 145 | 185 | 4-17.5 | 517 | Z10-18/16 | 150 | 28 | 60 |
| 80 | 258 | 254 | 160 | 200 | 8-17.5 | 539 | Z10-36/25 | 100 | 16 | 70 | |
| 100 | 309 | 305 | 180 | 220 | 8-17.5 | 576 | Z10-36/25 | 100 | 17 | 77 | |
| 125 | 362 | 356 | 210 | 250 | 8-17.5 | 634 | Z15-18/25 | 150 | 32 | 92 | |
| 150 | 412 | 406 | 240 | 285 | 8-22 | 660 | Z15-18/25 | 200 | 53 | 120 | |
| EG941W/J/FS-6 | 200 | 527 | 521 | 295 | 340 | 12-22 | 860 | Z20-36/25 | 300 | 33 | 180 |
| G941 W/J/FS -6、10 | 15 | 125 | - | 65 | 95 | 4-12 | - | - | - | - | - |
| 20 | 135 | - | 75 | 105 | 4-12 | - | - | - | - | - | |
| 25 | 145 | - | 85 | 115 | 4-14 | 445 | Z5-18/16 | 50 | 17 | 40 | |
| 32 | 160 | - | 100 | 135 | 4-18 | 457 | Z5-18/16 | 50 | 20 | 42 | |
| 40 | 180 | - | 110 | 145 | 4-18 | 466 | Z5-18/16 | 50 | 14 | 45 | |
| 50 | 210 | - | 125 | 160 | 4-18 | 480 | Z10-18/16 | 50 | 20 | 50 | |
| 65 | 250 | - | 145 | 180 | 4-18 | 517 | Z10-18/16 | 150 | 28 | 60 | |
| 80 | 300 | - | 160 | 195 | 4-18 | 539 | Z10-36/25 | 100 | 16 | 70 | |
| 100 | 350 | - | 180 | 215 | 8-18 | 576 | Z10-36/25 | 100 | 17 | 80 | |
| 125 | 400 | - | 210 | 245 | 8-18 | 634 | Z15-18/25 | 150 | 32 | 104 | |
| 150 | 460 | - | 240 | 280 | 8-23 | 660 | Z15-18/25 | 150 | 53 | 125 | |
| G941 W/J/FS -4 | 200 | 570 | - | 295 | 335 | 8-23 | 860 | Z15-18/25 | 200 | 53 | 180 |
| 250 | 680 | - | 350 | 390 | 12-23 | 980 | Z15-18/25 | 200 | 53 | 280 | |
| 300 | 790 | - | 400 | 440 | 12-23 | 1003 | ZD30-36a | 300 | 45 | 434 | |
| 350 | 900 | - | 460 | 500 | 16-23 | 1030 | ZD30-36a | 300 | 45 | - | |
| 400 | 1000 | - | 505 | 565 | 16-23 | - | - | - | - | - | |
1、结构长度按：GB12221或BS5156 2、法兰连接尺寸按：GB4216.4或BS4504 3、试验与检验按：GB/T13927或BS5156
注：
1.本网页的电动隔膜阀(衬里阀门)结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
