GA49H脉冲式安全阀
用途特点
GA49H脉冲式安全阀主要应用于电站锅炉、各种压力容器、减温减压装置等设备，防止设备压力超过允许值时及时泄压，保证设备的安全运行。上海赛泰阀门制造有限公司生产的脉冲式安全阀的主要结构特点有：1、通过杠杆和重锤来平衡阀瓣的压力，使阀门保证密封，移动重锤的位置和改变重锤的重量来达到要求的起跳压力。2、GA49H脉冲式安全阀密封材质使用铁基铬镍不锈钢堆焊而成，阀瓣经过热处理，提高了耐磨性和抗冲蚀性。3、GA49H脉冲式安全阀阀门上部带有开启和关闭的电磁铁，机械和电器动作互不干扰。
GA49H脉冲式安全阀

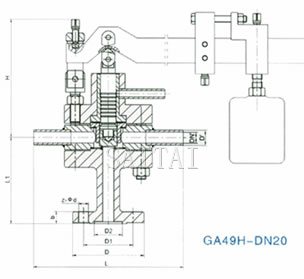

外形及连接尺寸
| 型号 Type |
公称通径DN Nominal diameter |
连 接 尺 寸 Connecting dimensions | |||||||||
| L | L1 | H | D | D1 | D2 | b | Z-d | DN | D’ | ||
| GA49H-PW466.7V | 20 | 280 | 170 | 225 | 130 | 90 | 35 | 28 | 4-23 | 20 | 28 |
| GA49H-PW5410V | 20 | 280 | 170 | 225 | 130 | 90 | 35 | 28 | 4-23 | 20 | 28 |
| GA49H-PW5410.5V | 20 | 280 | 170 | 225 | 130 | 90 | 35 | 28 | 4-23 | 20 | 28 |
安装说明
1、 GA49H脉冲式安全阀应与A69Y-Pw5410V型，DN150主安全阀等配套使用。
2、 脉冲安全阀安装时应严格垂直，杠杆应保持水平，应将管路冲洗干净。
3、 GA49H脉冲式安全阀引出管与主安全阀的入口管之间应保持一段较长的距离，电接点压力表和主安全阀入口管之间的距离，不得小于5倍主安全阀入口管径，以免主安全阀动作时，因排汽影响电接点压力表和脉冲安全阀工作的正确性。
4、 GA49H脉冲式安全阀与电磁铁一起装在一个专门的支架上，阀门上杠杆与电磁铁连接要灵活，不得有卡涩现象。
注：
1.本网页的GA49H脉冲式安全阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
