柱塞截止阀

结构与特点

柱塞截止阀结合柱塞阀的无泄漏有点和截止阀启闭快的特点,成为一种结构新颖,用途广泛的新产品。其优越性远胜于普通截止阀。柱塞截止阀是由阀体、阀盖、阀杆,柱塞,导向、密封环、手轮等零件组成(如图)。当手轮旋转时,通过阀杆带动柱塞在导向套中上、下往复运动,使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。柱塞截止阀中柱塞与密封环间采用过盈配合,通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封,从而保证了阀门的密封性,杜绝了内泄漏。由于密封环采用回弹性强,耐磨性高的无毒新型密封材料,所以密封可靠,经久耐用。从而提高了柱塞截止阀的使用寿命。

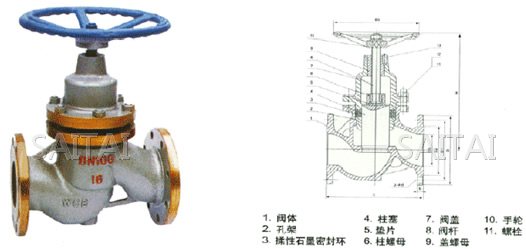

UJ41W/H-16/25/40/64C/P 柱塞截止阀结构图
UJ41W/H-16/25/40/64C/P 柱塞截止阀结构图

运用范围

阀门设计、制造按:GB12235《法兰连接钢截止阀升降式止回阀》的规定。
柱塞截止阀阀门的结构长度按:GB12221 《法兰连接金属阀门长度》系列尺寸。APL阀心结构长度按ANSI16110-86有关尺寸选用。
柱塞截止阀阀门连接法兰尺寸按:HGJ144-76-91《港制管法兰,垫片,紧固件》及HG标准中的尺寸选用。
阀门检查和实验按:GB/T13927《阀门的实验和检验》及API1598《阀门的实验和检验》要求

试验压力

上海赛泰泵阀阀门生产的柱塞截止阀出厂前均进行过严格试压,验收。使用时只需将外表及孔腔清洗干净,不必拆息和更换。 柱塞截止阀可在任意位置安装,介质流动力向见阀体上箭头所示。
经过一段时间的使用,密封环如有磨损有渗漏必须先将阀门关闭后,在将中法兰螺栓均匀略加旋紧以至下渗漏即可。不宜盲目将螺栓拧得太紧。同时更换时应防止柱塞和新装密封环表面裂痕和碰伤。

主要结构规范


PN1.6-4.0
PN6.4-10.0
DN15-250
DN15-100
PN1.6-4.0
PN6.4-10.0
DN>250
DN>200
柱塞截止阀 平衡式柱塞截止阀

主要性能规范


阀体材料
适用温度 适用介质 压力范围
铸钢 <425℃ 水、蒸汽、石油产品 PN1.6~1.6MPa
不锈钢 <300℃ 硝酸、醋酸 通径范围
含钼不锈钢 < 300℃ 氢、氧、尿素等 DN15~300mm
蒙乃尔 < 300℃ 氢氟酸等

主要结构尺寸

1.6Mpa   UJ41H-16C   UJ41W-16C/P/R
公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
主要外形
尺寸及
连接尺寸
(mm)
L 130 150 160 180 200 230 290 310 350 400 480 600 650 698 787 914
D 95 105 115 135 145 160 180 195 215 245 280 335 405 460 520 580
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410 470 525
D2 45 55 65 78 85 100 120 135 155 185 210 265 320 375 435 485
b 14 14 14 16 16 16 18 20 20 22 24 26 30 30 34 36
Z-Ød 4-Ø14 4-Ø14 4-Ø14 4-Ø18 4-Ø18 4-Ø18 8-Ø18 8-Ø18 8-Ø18 8-Ø18 8-Ø23 12-Ø23 12-Ø25 12-Ø25 16-Ø25 16-Ø30
H 133 170 178 195 230 250 272 300 312 365 400 460 940 985 1100 1395
重量 ?K 3.5 4.5 6 8 11 15 21 32 44 62 85 148 260 340 552 752
2.5Mpa   UJ41H-25C   UJ41W-25C/P/R
公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
主要外形
尺寸及
连接尺寸
(mm)
L 130 150 160 180 200 230 290 310 350 400 480 600 650 698 787 914
D 95 105 115 135 145 160 180 195 230 270 300 360 425 485 550 610
D1 65 75 85 100 110 125 145 160 190 220 250 310 370 430 490 550
D2 45 55 65 78 85 100 120 135 160 188 218 278 332 390 448 405
b 16 16 16 18 18 20 22 22 24 28 30 34 36 40 44 48
Z-Ød 4-Ø14 4-Ø14 4-Ø14 4-Ø18 4-Ø18 4-Ø18 8-Ø18 8-Ø18 8-Ø18 8-Ø18 12-Ø23 8-Ø25 12-Ø30 16-Ø30 16-Ø34 16-Ø34
H 133 170 178 195 230 250 272 300 312 365 410 470 940 1000 1140 1400
重量 ?K 3.5 4.5 6 8 11 16 22 32 48 65 90 165 280 360 580 800
4.0Mpa   UJ41H-40C   UJ41W-40P/R
公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
主要外形
尺寸及
连接尺寸
(mm)
L 130 150 160 180 200 230 290 310 350 400 480 600 650 698 787 914
D 95 105 115 135 145 160 180 195 230 270 300 375 445 510 570 655
D1 65 75 85 100 110 125 145 160 190 220 250 320 385 450 515 585
D2 45 55 65 78 85 100 120 135 160 188 218 282 345 408 465 535
b 16 16 16 18 18 20 22 22 24 28 30 38 42 46 52 58
Z-Ød 4-Ø14 4-Ø14 4-Ø18 4-Ø18 4-Ø18 4-Ø18 8-Ø18 8-Ø18 8-Ø23 8-Ø25 8-Ø25 12-Ø30 12-Ø34 16-Ø34 16-Ø34 16-Ø41
H 133 170 178 195 230 250 272 300 312 365 410 580 940 1000 1140 1400
重量 ?K 3.5 4.5 6 8 11 16 22 32 48 75 120 185 320 480 700 930
6.4Mpa   U41H-64C   UJ41H-64P/R
公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
主要外形
尺寸及
连接尺寸
(mm)
L 170 190 210 230 260 300 340 380 430 500 550 650 775 900
D 105 130 145 150 165 175 200 210 250 295 340 405 470 530
D1 75 90 100 110 125 135 160 170 200 240 280 345 400 460
D2 55 68 78 82 95 105 130 140 168 202 240 300 352 412
D6 40 51 58 66 76 88 110 121 150 176 204 260 313 364
b 18 20 22 24 24 26 28 30 32 36 38 44 48 54
Z-Ød 4-Ø14 4-Ø18 4-Ø14 4-Ø23 4-Ø23 8-Ø23 8-Ø23 8-Ø25 8-Ø30 8-Ø34 8-Ø34 12-Ø34 12-Ø41 16-Ø41
H 150 165 185 200 235 260 285 320 340 400 450 500 980 1000
重量 ?K 6 8 9 14 22 30 40 70 98 150 260 400 520 680
10.0Mpa   UJ41H-100   UJ41H-100P/R
公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
主要外形
尺寸及
连接尺寸
(mm)
L 170 190 210 230 260 300 340 380 430 500 550 650 775 900 1025 1150
D 105 130 145 150 165 195 220 230 265 310 350 430 500 585 655 715
D1 75 90 100 110 125 145 170 180 210 250 290 360 430 500 560 620
H 150 165 185 200 230 250 280 300 340 400 460 520 980 1060 1200 1350
重量 ?K 6 8 10 16 26 34 48 96 130 250 380 510 660 810 950 1100

注:
1.本网页的柱塞截止阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
