旋启式止回阀

主要特点:

旋启式止回阀的采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片和密封环外,整体没有外漏点,杜绝阀门外泄的可能。
旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360度范围内有一定的自由度,有适当的微量位置补偿。上海赛泰阀门开发生产的旋启式止回阀已被广泛应用于化工、冶金、制药等多个领域。

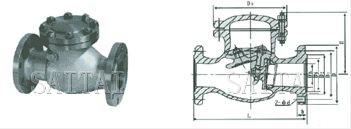

H42W/H/Y-16/25/40C/P/R型旋启式止回阀
H42W/H/Y-16/25/40C/P/R型旋启式止回阀

主要性能规范:


型号
公称压力
PN/MPa
试验压力PS(MPa) 工作温度(℃) 适用介质 工作温度(℃)
壳体 密封 120 200 350 425 450 350
最高工作压力 P/MPa
H44Y-4DI 4.0 6.0 4.0 ≤550 水、蒸汽、油品 - 4.0 4.0 3.4 - 1.0
H44M-4O ≤450 二甲乙苯 - - - - 1.8 -
H44Y-40P ≤120
H44W-40P -20~150 苯菲尔溶液 3.7 - - - - -
H44W-40R -20~150 硝酸类 - - - - - -
H44Y-40P1 ≤550 醋酸类 - - - - - -
H44W-40P1 蒸气、空气、油品 - 4.0 - - - 2.2
H44Y-64P1 5.1 9.6 6.4 - 4.0 - - - 2.2
H44Y-64I 水、蒸气、油品 - 6.4 - - - 3.6

主要零件材料:


零件名称
阀体、阀盖、摇杆 阀瓣 销轴 螺栓 螺母 垫片
H44Y-4DI
H44Y-64I
铬钼铸钢 铬钼钛铸钢 铬不锈钢 铬钼钒钢 铬钼钢   不锈钢带与石棉板 聚四氟乙烯
H44M-4O 碳素铸钢 优质碳钢
H44Y/W-40P 铬镍钛铸钢 铬镍钢 不锈钢
H44W-40R 铬镍钛铸钢 - 聚四氟乙烯
H44Y/W-40P1 铬镍钛耐热钢 -
H44Y-64P1

H44Y-40I、H44M-40、H44Y-40P、H44Y-40P1 主要尺寸及重量:


公称通径
DN/mm
尺 寸 /mm 重量
/?K
L D D1 D2 D6 b Z-фd D3 H
50 230 160 125 100 88 20 4-ф18 185 172 20
65 290 180 145 120 110 22 8-ф18 210 182 30
80 310 195 160 135 121 22 8-ф18 210 192 35
100 350 230 190 160 150 24 8-ф23 260 217 50
125 400 270 220 188 176 28 8-ф25 295 250 75
150 480 300 250 218 204 30 8-ф25 330 270 105
200 550 375 320 282 260 38 12-ф30 390 320 160
250 650 445 385 345 313 42 12-ф34 445 356 240

H44Y-64、H44Y-64P 主要尺寸及重量


公称通径
DN/mm
尺 寸 /mm 重量
/?K
L D D1 D2 D6 b Z-фd D3 H
50 300 175 135 105 88 26 4-ф23 200 177 27
65 340 200 160 130 110 28 8-ф23 225 197 37
80 380 210 170 140 121 30 8-ф23 250 212 53
100 430 250 200 168 150 32 8-ф25 315 248 90
125 500 295 240 202 176 36 8-ф30 365 298 135
150 550 340 280 240 204 38 8-ф34 410 330 187
200 650 405 345 300 260 44 12-ф34 480 385 212
250 775 470 400 352 313 48 12-ф41 565 445 403

注:
1.本网页的旋启式止回阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
