微阻缓闭蝶型止回阀

微阻缓闭蝶型止回阀结构特点:
缓闭蝶型止回阀,可用在清水、污水、海水等介质的供排水官道上,既能防止介质的倒流,又能有效地限制破坏性水锤,保证管线的安全使用,ZHYH46H、ZHYH46W、ZHYH46EJ型缓闭蝶型止回阀结构新颖、体积小。上海赛泰阀门有限公司生产的ZHYH46H、ZHYH46W、ZHYH46EJ型缓闭蝶型止回阀的密封可靠、启闭平稳、耐磨损、使用寿命长、油压缓闭不受介质影响、流阻小应用范围广,并且有较好的节能效果。

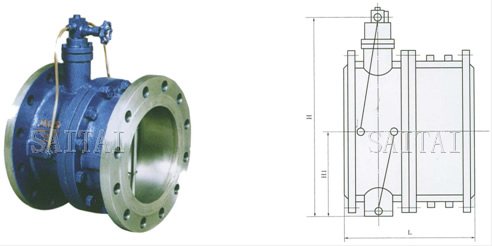

ZHYH46/ZHYH46EJ微阻缓闭蝶型止回阀外形尺寸图
ZHYH46/ZHYH46EJ微阻缓闭蝶型止回阀外形尺寸图

主要零件材料:

型号 阀体、蝶板 阀杆、油缸、活塞 弹簧 阀座
ZHYH46H/W-16/25/40CP ZHYH46ej-16/25 碳钢、不锈钢 不锈钢 不锈钢 不锈钢

主要技术参数:

型号 公称压力
(MPa)
试验压力(MPa) 工作温度
(℃)
适用介质
壳体 密封
ZHYH46H/W-16/25/40CP
ZHYH46ej-16/25
1.6 2.4 1.76 ≤120 清水、
海水、污水
2.5 3.75 2.75
4.0 6.0 4.4

主要连接和外形尺寸:

(法兰连接尺寸:PN1.6、PN2.5、PN4.0MPa按JB/T79-94标准)

公称通径
DN(mm)
L H H1 公称通径
DN(mm)
L H H1
100 240 280 115 450 470 585 351
125 260 290 142 500 500 640 379
150 275 310 172 600 560 720 434
200 305 350 210 700 620 750 491
250 340 415 240 800 680 792 549
300 370 450 264 900 740 900 600
350 400 480 294 1000 800 975 655
400 435 550 324 1200 920 1140 770

注:
1.本网页的微阻缓闭蝶型止回阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
