内螺纹、承插焊立式止回阀

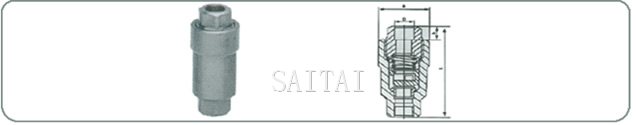

H12H-40 H12H-160 内螺纹立式止回阀、承插焊立式止回阀外形尺寸图
内螺纹立式止回阀主要尺寸及重量：
| 公称通径 DN(?L) |
锥管螺纹 Rc(in) |
主 要 外 形 尺 寸 （?L） | 重 量 （?K） |
|||
| L | h | ф | ||||
| 系列1 | 系列2 | |||||
| 15 | 15 | 110 | 100 | 15 | 50 | 0.8 |
| 20 | 20 | 120 | 120 | 16 | 60 | 1.5 |
| 25 | 25 | 140 | 130 | 18 | 68 | 2.1 |
| 32 | 32 | 160 | 150 | 20 | 82 | 3.1 |
| 40 | 40 | 190 | 170 | 22 | 95 | 4.8 |
| 50 | 50 | 235 | 190 | 25 | 110 | 6 |
承插焊立式止回阀主要尺寸及重量：
| 公称通径 | 尺 寸 （?L） | 重 量 | |||
| DN(?L) | L | D | h | ф | （?K） |
| 15 | 110 | 22 | 15 | 50 | 0.8 |
| 20 | 120 | 28 | 16 | 60 | 1.5 |
| 25 | 140 | 34 | 18 | 68 | 2.1 |
| 32 | 160 | 42 | 20 | 82 | 3.1 |
| 40 | 190 | 50 | 22 | 95 | 4.8 |
| 50 | 235 | 61 | 25 | 110 | 6 |
注：
1.本网页的内螺纹、承插焊立式止回阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
