1151T型三组阀

产品图片

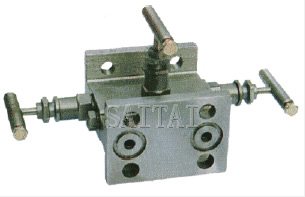

1151-1.6/32PT型三组阀
1151-1.6/32PT型三组阀
1151-1.6/32PT型三组阀结构图
1151-1.6/32PT型三组阀结构图

主要性能规范


型号
Type
公称压力(MPa)
Nominal Pressure
试验压力PS(MPa)Test pressure 工作压力
(MPa)
Working Pressure
工作温度(℃)
Working Temperature
适用介质
Applicable medium
壳体
Shell
密封
(液)
Seal
密封
(气)
Seal
1151-40 4.0 6.0 4.4 0.6 4.0 P≤540℃ 液化石油气水、酸、
蒸汽、油品等
Petroleum gas Water,Asic,Steam,
Oil etc.
1151-320P 32.0 48.0 35.2 0.6 32.0 C≤425℃

主要外型与连接尺寸


公称直径DN(mm)
尺寸 Dimensions 重量(Kg)
Weight
Nominal diameter Do D1 H L L1 d
3-6 60 97 220 87 54 3-6 2.2

注:
1.本网页的1151T型三组阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
