W系列水力喷射器(水冲泵)

W系列水力喷射器又称水冲泵是一种具有抽真空、冷凝、排水等三种有效能的机械装置。W水力喷射器是利用一定压力的水流通过对称均布成一定倾斜度的喷嘴喷出,聚合在一个焦点上。由于喷射水流速度很高,于是形成负压使器室内产生真空、另外由于二次蒸汽与喷射水流直接接触,进行热交换,绝大部分的蒸汽冷凝成水,少量未被冷凝的蒸汽与不凝结的气体亦由于高速喷射的水流互相磨擦,混合与挤压,通过扩压管被排除,使器室内形成更高的真空。水力喷射器(水冲泵)应用极为广泛,主要用于真空与蒸发系统,进行真空抽水、真空蒸发、真空过滤、真空结晶、干燥、脱臭等工艺,是制糖、制药、化工、食品、制盐、味精、牛奶、发酵以及一些轻工、国防部门广泛需求的设备。但目前生产水力喷射器的制造厂较少,品种也不齐全,为此,上海赛泰泵阀有限公司近年来不断改进设计。采用多喷嘴与汽环(导向盘)等结构,以及用多级泵进水,低位安装,只需安装高度4.5米,完善与提高了其工作性能,具有一定的先进性,是真空冷凝设备的一种革新。

W系列水力喷射器(水冲泵)
W系列水力喷射器(水冲泵)

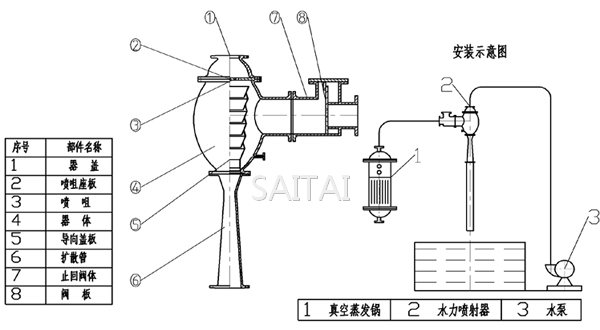

W水冲泵安装示意图

W水冲泵安装示意图
W水冲泵安装示意图

W水冲泵及配用水泵的性能参数

项目
技术数据 型号规格
蒸发量
L/h
立升/小时
真空度
Mpa
毫米汞柱
扬程
(m)
流量
(m3)
W-100L 100 0.097(680-720) 45 18
W-200L 200 0.097(680-720 45 18
W-300L 300 0.097(680-720 45 18
W-400L 400 0.097(680-720 45 18
W-500L 500 0.097(680-720 45 32
W-600L 600 0.097(680-720 45 32
W-700L 700 0.097(680-720 45 32
W-800L 800 0.097(680-720 50 32
W-900L 900 0.097(680-720 50 32
W-1000L 1000 0.097(680-720 50 32
W-1200L 1200 0.091(680-650) 50 32
W-1500L 1500 0.091(680-650) 50 108
W-1800L 1800 0.091(680-650) 50 108
W-2000L 2000 0.091(680-650) 50 108
W-3000L 3000 0.091(680-650) 50 108

备注:以上各种型号,安装高度>4.5m,器体水压试验0.6Mpa无泄漏

注:
1.本网页的W系列水力喷射器(水冲泵)结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰水泵营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
