伞齿轮刀形闸阀

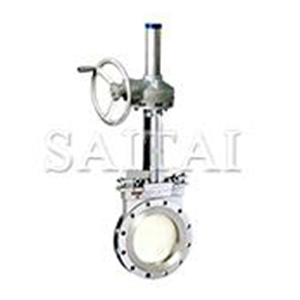

PZ573H/X/F-6/10/16伞齿轮对夹式刀形闸阀
PZ573H/X/F-6/10/16伞齿轮对夹式刀形闸阀
PZ573H/X/F-6/10/16伞齿轮对夹式刀形闸阀总装图
PZ573H/X/F-6/10/16伞齿轮对夹式刀形闸阀总装图
PZ573H/X/F-6/10/16伞齿轮对夹式刀形闸阀结构图
PZ573H/X/F-6/10/16伞齿轮对夹式刀形闸阀结构图

主要零件材质

体、盖 Body、Bonnet 闸板Disc 阀杆Stem 密封面 Sealing
不锈钢、碳钢、灰铸铁 S.S、C.S、C.I 碳钢、不锈钢 C.S、S.S 不锈钢 S.S 橡胶、四氟、不锈钢、硬质合金 Rubber 、PTFE、S.S、Carbide Alloy

主要外型尺寸、连接尺寸和重量

MPa DN L D1 D2 H n-M MPa DN L D1 D2 H n-M
0.6 50 43 90 110 475 4- M 12 1.0 50 43 100 125 475 4- M 16
65 46 110 130 500 4- M 12 65 46 120 145 500 4- M 16
80 46 125 150 535 4- M 16 80 46 135 160 535 4- M 16
100 52 145 170 605 4- M 16 100 52 155 180 605 8- M 16
125 56 175 200 665 8- M 16 125 56 185 210 665 8- M 16
150 56 200 225 765 8- M 16 150 56 210 240 765 8- M 20
200 60 255 280 880 8- M 16 200 60 265 295 880 8- M 20
250 68 310 335 1020 12- M 16 250 68 320 350 1020 12- M 20
300 78 362 395 1220 12- M 20 300 78 368 400 1220 12- M 20
350 78 412 445 1375 12- M 20 350 78 428 460 1375 16- M 20
400 102 462 495 1560 16- M 20 400 102 482 515 1560 16- M 22
450 114 518 550 1720 16- M 20 450 114 532 565 1720 20- M 22
500 127 568 600 1870 16- M 20 500 127 585 620 1870 20- M 22
600 154 670 705 2220 20- M 22 600 154 685 725 2220 20- M 27
700 165 775 810 2570 24- M 22 700 165 800 840 2570 24- M 27
800 190 880 920 .3030 24- M 27 800 190 898 950 .3030 24- M 30
900 203 980 1020 3430 24- M 27 900 203 1005 1050 3430 28- M 30
1000 216 1080 1120 3470 28- M 27 1000 216 1115 1160 3470 28- M 30
1200 254 1295 1340 4230 32- M 30 1200 254 1325 1380 4230 32- M 36

主要性能规范

公称压力(MPa)
Nominal Pressure
壳体试验(MPa)
Shell Test
密封试验(MPa)
Seal Test
工作温度
Working Tempe ration
适用介质
Suitable
1.0 1.5 1.1 ≤100℃-425℃ 纸浆、污水、煤浆、灰、渣水混和物
Mortar Mixture, Dregs With Water Proportion
1.6 2.4 1.76 ≤100℃

注:
1.本网页的伞齿轮刀形闸阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
