自力式温度调节阀

产品概述:

V230W01/02型自力式温度调节阀主要由控制阀及温控器组成,是一种无需外来能源而依靠被控介质自身的温度变化进行自动调节的节能产品。主要适用于非腐蚀性气体、蒸汽、热水、油等介质的各种换热器中的温度自控制,广泛应用在城市供热、供暖系统及石化、印染、制药、锅炉等工业部门。上海赛泰泵阀有限公司生产的自力式温度调节阀主要参数有公称压力PN16、40,公称通径20-200mm,温度调节范围从0-250℃,多种多样的品种供选择

产品及安装简图

 自力式温度调节阀
自力式温度调节阀
自力式温度调节阀结构图
自力式温度调节阀结构图

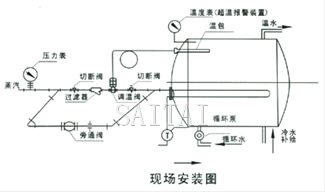

安装简图
安装简图

举例如下

自力式温度调节阀可用于各种场合的加热或冷却,举例如下:A、B、C

举例示意图A
举例示意图B
举例示意图C

1.自力式温度调节阀 2.工艺过程设备(或房间)  3.蒸汽凝水器  4.过滤器

主要零件材料:

阀   体:ZG230-450、ZGCr18Ni12MoTi、ZG1Cr18Ni9Ti
阀   座:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀   芯:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
波纹管套 :1Cr18Ni9Ti、Cr18Ni12Mo2Ti
平衡波纹管:H62、1Cr18Ni9Ti
温   包:H62、1Cr18Ni9Ti
毛 细 管:H62、1Cr18Ni9Ti
接   头:H62、1Cr18Ni9Ti

主要技术参数:

公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150 200
公称压力PN(MPa) 1.6 、4.0
额定流量 单 座 7 11 20 30 48 75 120 190 300 480 760
系数 双 座   12 22 33 53 83 132 209 330 528 836
Kv 套 筒   11 20 30 48 75 120 190 300 480 760
允许最大压差(MPa) 1.6 1.5 0.5
温度调节范围(℃) -20∽50、20∽90、40∽110、50∽120、60∽130、特殊设定温度110∽180、180∽250
调节精度() ±5
允许超载值(c) 分别为上述温度调节范围上限加50
使用环境温度(℃) -40∽+80
允许泄漏量 硬密封(l/h) 双座、套筒:5×10-3×阀额定容量(Ⅱ级)、单座:10-4×阀额定容量(Ⅳ级)
软密封(ml/min) 0.15 0.15 0.30 0.30 0.45 0.60 0.90 1.70 4.0 4.0 6.75

主要外形尺寸(见图二):

公 称 通 径 (DN) 20 25 32 40 50 65 80 100 125 150 200
法 兰 距 离 (L) 185 200 205 222 254 276 298 352 410 451 600
总 高 度 (H) 190 200 240 260 270 330 340 350 440 446 450
温包插入深度 (T) 430 500
温包外露高度 (h) 250
温包直径 (D) 25、(保护套外径28)
温 包 接 头 G1〃、 G11/4〃
毛 细 管 长 度 3000、5000、8000、15000(可根据用户要求提供)
法 兰 标 准 GB:PN1.6、2.5、4.0Mpa ANSI:150、300Lb JIS:10K、20K

注:本表法兰距离以PN16为依据

注:
1.本网页的自力式温度调节阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
