不锈钢球阀

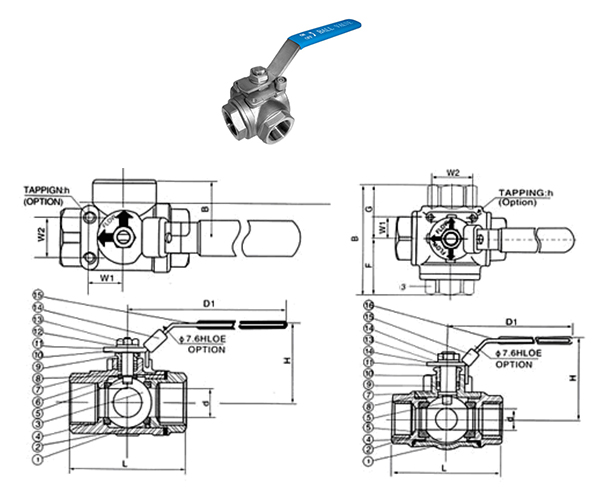

1000WOG三通不锈钢球阀图Q14F-16/64 P/R Q15F-16/64 P/R
产品特征
- 公称压力：2.5MPa
- 适用温度范围：-20～232℃～350℃
- 适用介质：水、油、气及某些腐蚀性液体（W.O.G）
- 螺纹类型：G•NPT.BSPT.BSP.DIN259/2999
L型主要尺寸
| SIZE | d | L | H | D1 | B | W1 | W2 | h |
| 1/2″ | 12.7 | 64 | 53 | 97 | 32.0 | 22.4 | 35.0 | 10-24UNC |
| 3/4″ | 16.0 | 76 | 63 | 126 | 38.0 | 22.4 | 35.0 | 10-24UNC |
| 1″ | 20.0 | 87 | 66 | 126 | 43.5 | 22.4 | 35.0 | 10-24UNC |
| 1 1/4″ | 25.0 | 96 | 81 | 145 | 48.0 | 22.4 | 35.0 | 10-24UNC |
| 1 1/2″ | 32.0 | 114 | 83 | 145 | 57.0 | 22.4 | 38.1 | 1/4-20UNC |
| 2″ | 38.1 | 142 | 96 | 204 | 71.0 | 22.4 | 38.1 | 1/4-20UNC |
T型主要尺寸
| SIZE | d | L | H | D1 | B | F | G | W1 | W2 | h |
| 1/2″ | 12.7 | 75 | 59 | 126 | 71.0 | 33.5 | 37.5 | 22.4 | 35.0 | 10-20NC |
| 3/4″ | 16 | 85 | 64 | 126 | 81.5 | 39.0 | 42.5 | 22.4 | 35.0 | 10-20NC |
| 1″ | 20 | 100 | 80 | 145 | 102.0 | 50.5 | 51.5 | 22.4 | 35.0 | 10-20NC |
| 1 1/4″ | 25 | 115 | 90 | 145 | 108.5 | 51.0 | 57.5 | 25.4 | 38.1 | 10-20NC |
| 1 1/2″ | 32 | 125 | 96 | 204 | 12101 | 58.0 | 63.0 | 25.4 | 38.1 | 1/4-20UNC |
| 2″ | 38.1 | 148 | 106 | 204 | 138.5 | 65.5 | 73.0 | 25.4 | 38.1 | 1/4-20UNC |
主要材料
| 序号 | 零件名称 | 材质 |
| 1 | 阀体 | 不锈钢 CF8M/CF8 |
| 2 | 阀盖 | 不锈钢 CF8M/CF8 |
| 3 | 球 | 不锈钢 CF8M/CF8 |
| 4 | 球垫 | 聚四氟乙烯 PTFE |
| 5 | 阀杆 | 不锈钢 CF8M/CF8 |
| 6 | 填料 | 聚四氟乙烯 PTFE |
| 7 | 中口 | 聚四氟乙烯 PTFE |
| 8 | 大薄片 | 聚四氟乙烯 PTFE |
| 9 | 压盖螺母 | 不锈钢 CF8M/CF8 |
| 10 | 手柄 | 不锈钢 CF8M/CF8 |
| 11 | 流向指示牌 | ALUMINUM |
| 12 | 华司 | 不锈钢 CF8 |
| 13 | 螺帽 | 不锈钢 CF8 |
| 14 | 锁定装置 | 不锈钢 CF8 |
| 15 | 皮套 | 塑料 |
| 16 | 盲盖 | 不锈钢 CF8M/CF8 |
注：
1.本网页的1000WOG三通不锈钢球阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
