QY-2卡套式球阀

货号 Goods number:EN3-16
货号 Goods number:EN3-16

性能规范:

QY-2卡套式球阀适用介质:气体,油品,水制造材料:304SS 316SS 20#,连接形式:卡箍连接。

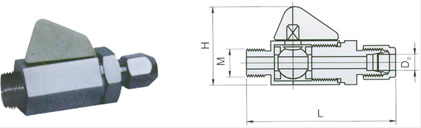

外型及连接尺寸:

规格 SPECIFICATION Do L H M 公称压力 NOMINAL PRESSURE
DN3 Φ6 80 ≈40 G1/2 ≤1MPa
DN6 Φ8 84 ≈40 ZG1/4 ≤1MPa
DN10 Φ10 90 ≈40 ZG3/8 ≤1MPa

注:
1.本网页的QY-2卡套式球阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
