QG•Y1卡套式球阀

货号 Goods number:EN3-5
货号 Goods number:EN3-5

性能规范:

QG•Y1卡套式球阀适用介质:气体,油品,水,制造材料l:304SS 316SS 20#,连接形式:卡套连接。 20#,连接形式:外螺纹连接;焊接管连接。

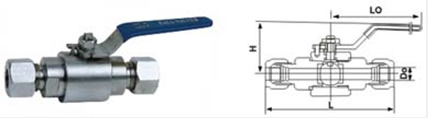

外型及连接尺寸:

规格 SPECIFICATION Do L L1 H 公称压力NOMINAL PRESSURE
DN3 Φ6 86 110 44 ≤6.4MPa
DN6 Φ8 90 110 44 ≤6.4MPa
DN10 Φ14 95 110 44 ≤6.4MPa

注:
1.本网页的QG•Y1卡套式球阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
