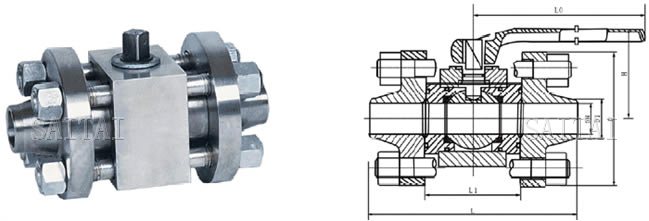

高压焊接球阀

高压焊接球阀Q61 F/N-160/320 C/P   Q661 F/N-160/320 C/P
高压焊接球阀Q61 F/N-160/320 C/P Q661 F/N-160/320 C/P

产品特征

  1. 公称压力:16-32MPa
  2. 适用温度范围:-20~232℃~350℃
  3. 适用介质:水、油、气及某些腐蚀性液体(W.O.G)。
  4. 焊接类型:对焊(BW)、承插焊(SW)

PN1.6 MPa主要连接尺寸及重量

型 号 公称通径 尺 寸 (mm)
L L1 D D1 H Lo
Q61F/N-160
Q661F/N-160
10 150 60 90 18 58 220
15 170 70 100 23 62 220
20 191 81 110 29 75 250
25 205 95 115 36 80 250
32 230 110 150 43 96 300
40 260 120 170 49 111 400
50 330 140 200 61 128 400
65 360 150 225 80 180 500
80 380 160 270 105 200 600
100 430 188 320 118 245 800 气动装置
Q661F/N-160
Q661F/N-320
10 150 60 90 18 211 255 QD60
15 170 70 100 23 293 348 QD100
20 191 81 110 29 297 348 QD100
25 205 95 115 36 303 348 QD100
32 230 110 150 43 456 520 QD150
40 260 120 170 49 463 520 QD150
50 330 140 200 61 478 520 QD150
65 360 150 225 80 180 500 -
80 380 160 270 105 200 600 -
100 430 188 320 118 245 800 -

主要零件材料

适用介质 型号 阀体 球体、阀杆 手柄 密封圈 垫片、填料
水、蒸汽、
油品
Q61N-160/320C
Q661N-160/320C
A105、45 1Cr18/
1Cr18Ni9Ti
铸铁
WCB
聚四氟乙烯PTFE
增强聚四氟乙烯
VUILUK PTFE
对位聚苯PPL
聚四氟乙烯PTFE
对位聚苯PPL
硝酸类 Q61N-160/320P
Q661N-160/320P
304/
1Cr18Ni9Ti
304/
1Cr18Ni9Ti
醋酸类 Q61N-160/320R
Q661N-160/320R
316/
1Cr18Ni12Mo2Ti
316/
1Cr18Ni12Mo2Ti

注:
1.本网页的高压焊接球阀 结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
