QW型无堵塞潜水排污泵

QW型管道式无堵塞排污泵(简称:QW排污泵),是我单位在行业中率先引进联邦德国ABS制泵公司先进技术基础上,由我单位科研人员共同努力,同时征求国内水泵专家的意见,并多次改良而研制成功的,经测试各项指标均达到国外同类产品先进水平。本产品具有高效节能、结构独特等功能。产品投放市场后以其独特的设计,可靠的质量受到广大用户的欢迎和好评,被许多单位选项为代替进口产品。产品适用于工厂商业严重污染废水的排放、住宅区的污水排污站、城市污水处理厂排水系统、人防系统排水站、自来水厂的给水装置,医院、宾馆的污水排放、市政工程建筑工地、勘探、矿山配套附机、农村沼气池、农田灌溉等行业,输送带颗粒的污水、污物,也可用于清水及带腐蚀性介质。

QW型无堵塞潜水排污泵
QW型无堵塞潜水排污泵

QW排污泵产品特点

1.采用大流道抗堵塞水力部件设计,大大提高污物通过能力,能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%d 固体颗粒。2.设计合理,配套电机合理,效率高,节能效果显著。3.机械密封采用双道串联密封,材质为硬质耐磨碳化钨,具有耐用、耐磨等特点,可以使泵安全连续运行8000小时以上。4.泵结构紧凑,体积小,移动方便,安装简便,无需建泵房,潜入水中即可工作,大大减少工程造价。5.泵油室内设有油水探头,当水泵侧机械密封损坏后,水进入油室,探头发生信号,对泵实施保护。6.可根据用户需要配备全自动安全保护控制柜,对泵的漏水、漏电、过载及超温等进行监控,保证泵运行可靠安全。7.双导轨自动耦合安装系统,给泵的安装、维修带来了极大的方便,人可不必为此而进出污水坑。8.浮球开关可根据所需的水位变化,自动控制泵的停启、无需专人看管。9.在使用扬程范围内保证电机行动不过载。10.根据使用场合电机可采用水套式外循环冷却系统,能保证电泵在无水(干式)状态下安全运行。11.安装方式有固定式自动耦合安装和移动式自由安装二种,可满足不同的使用场合。

QW排污泵结构说明

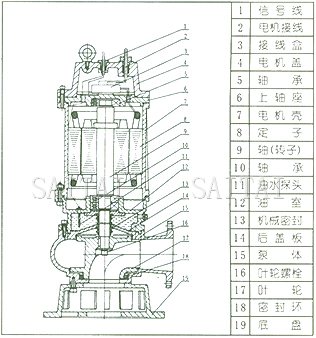

QW型无堵塞潜水排污泵结构图
QW型无堵塞潜水排污泵结构图

由电机与泵两部分组成,二者通过油隔离室几机械密封组件隔开,属机电一体化产品,电机与泵合用同一轴(转子)整个水泵长度短,结构紧凑。配备多种保护装置,使泵运行安全可靠。其主要部件作用如下:
信号线1:配备全保水泵控制柜,对泵实行全方位保护,包括漏水、断相、短路、过热、电机过载等项目。
电机定子8:采用B级或F级绝缘。
漏水探头11:该元件装在油室内,当机械密封损坏后,水进入油室,探头可发出信号由控制系统对泵实施保护。
机械密封13:采用双道串联密封,选用新型硬质耐腐碳化钨材质,具有密封可靠、耐磨、寿命长等特点。
叶轮17:叶轮采用单流道或双流道结构,具有很强的通过能力,能够通过大的物料及纤维垃圾,减少堵塞、缠绕的故障。
泵体15:与叶轮配用,使行泵具有高的效率。
密封环18:装在泵体口环处,当叶轮因运转而使口环处磨损,可更换密封环,以保证泵以最佳效率运行。

QW排污泵使用条件

A、 介质温度不超过60℃,介质重度为1~1.3kg/dm3。
B、 无内自流循环冷却系统的泵,电机部分露出液面不超过1/2。
C、 铸铁材质的使用范围为PH5~9。
D、 1Cr18Ni9Ti不锈钢材质可使用各种腐蚀性介质。
注:用户如有特殊的温度、介质等要求,请在订货时注明输送介质的详细情况,以便本单位提供更为可靠的产品。

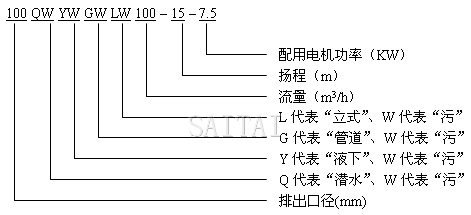

QW排污泵型号意义

QW排污泵型号意义
QW排污泵型号意义
序号 型号 口径 流量 扬程 转速 功率 效率 使用扬程范围
Type mm m3h m r/min KW %
1 25QW8-22-1.1 25 8 22 2825 1.1 38.1 10-22
2 32QW12-15-1.1 32 12 15 2825 1.1 40 8-15
3 40QW15-15-1.5 40 15 15 2840 1.5 45.1 6-15
4 40QW15-30-2.2 40 15 30 2840 2.2 48 15-30
5 50QW20-7-0.75 50 20 7 1390 0.75 54 3-7
6 50QW10-10-0.75 50 10 10 1390 0.75 56 4-10
7 50QW20-15-1.5 50 20 15 2840 1.5 55 6-15
8 50QW15-25-2.2 50 15 25 2840 2.2 56 10-25
9 50QW18-30-3 50 18 30 2880 3 58 15-30
10 50QW25-32-5.5 50 25 32 2900 5.5 53 17-32
11 50QW20-40-7.5 50 20 40 2900 7.5 55 20-40
12 65QW25-15-2.2 65 25 15 2840 2.2 52 6-15
13 65QW37-12-3 65 37 12 2880 3 55 6-13
14 65QW25-30-4 65 25 30 2890 4 58 15-30
15 65QW30-40-7.5 65 30 40 2900 7.5 56 20-40
16 65QW35-50-11 65 35 50 2930 11 60 35-50
17 65QW35-60-15 65 35 60 2930 15 63 40-60
18 80QW40-7-2.2 80 40 7 1420 2.2 52 3-7
19 80QW43-13-3 80 43 13 2880 3 50 5-13
20 80QW40-15-4 80 40 15 2890 4 57 6-15
21 80QW65-25-7.5 80 65 25 2900 7.5 56 12-25
22 100QW80-10-4 100 80 10 1440 4 62 4-10
23 100QW110-10-5.5 100 110 10 1440 5.5 66 5-10
24 100QW100-15-7.5 100 100 15 1440 7.5 67 8-15
25 100QW85-20-7.5 100 85 20 1440 7.5 68 10-20
26 100QW100-25-11 100 100 25 1460 11 65 10-25
27 100QW100-30-15 100 100 30 1460 15 66 12-30
28 100QW100-35-18.5 100 100 35 1470 18.5 65 15-35
29 125QW130-15-11 125 130 15 1460 11 62 7-15
30 125QW130-20-15 125 130 20 1460 15 63 10-20
31 150QW145-9-7.5 150 145 9 1440 7.5 63 4-9
32 150QW180-15-15 150 180 15 1460 15 65 5-15
33 150QW180-20-18.5 150 180 20 1470 18.5 75 8-20
34 150QW180-25-22 150 180 25 1470 22 76 12-25
35 150QW130-30-22 150 130 30 1470 22 75 15-30
36 150QW180-30-30 150 180 30 1470 30 73 15-30
37 150QW200-30-37 150 200 30 1480 37 70 13-30
38 200QW300-7-11 200 300 7 970 11 73 3-7
39 200QW250-11-15 200 250 11 970 15 74 4-11
40 200QW400-10-22 200 400 10 1470 22 76 5-10
41 200QW400-13-30 200 400 130 1470 30 73 6-13
42 200QW250-15-18.5 200 250 15 1470 18.5 72 7-15
43 200QW300-15-22 200 300 15 1470 22 73 8-15
44 200QW250-22-30 200 250 22 1470 30 71 12-22
45 200QW350-25-37 200 350 25 1480 37 75 10-25
46 200QW400-30-45 200 400 30 1480 45 70 13-30
47 250QW600-9-30 250 600 9 980 30 74 3-9
48 250QW600-12-37 250 600 12 1480 37 78 5-12
49 250QW600-15-45 250 600 15 1480 45 75 6-15
50 250QW600-20-55 250 600 20 1480 55 73 8-20
51 250QW600-25-75 250 600 25 1480 75 73 12-25
52 250QW800-12-45 250 800 12 1480 45 76 5-12
53 300QW500-15-45 300 500 15 980 45 70 7-15
54 300QW800-15-55 300 800 15 980 55 73 8-15
55 300QW600-20-55 300 600 20 980 55 75 10-20
56 300QW800-20-75 300 800 20 980 75 78 12-20
57 300QW950-20-90 300 950 20 980 90 80 11-20
58 300QW1000-25-110 300 1000 25 980 110 82 12-25
59 350QW1100-10-55 350 1100 10 980 55 84.5 4-10
60 350QW1500-15-90 350 1500 15 980 90 82.5 6-15
61 350QW1200-18-90 350 1200 18 980 90 83.1 8-18
62 350QW1100-28-132 350 1100 28 740 132 83.2 15-25
63 350QW1000-36-160 350 1000 36 740 160 78.5 20-36
64 400QW1500-10-75 400 1500 10 980 75 82.1 3-10
65 400QW2000-15-132 400 2000 15 740 132 85.5 6-15
66 400QW1700-22-160 400 1700 22 740 160 82.1 10-22
67 400QW1500-26-160 400 1500 26 740 160 83.5 12-26
68 400QW1700-30-200 400 1700 30 740 200 83.5 15-30
69 400QW1800-32-250 400 1800 32 740 250 82.1 17-32

注:
1.本网页的QW型无堵塞潜水排污泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰水泵营销人员索取。
