ZHJ型料(渣)浆泵
ZHJ型料（渣）浆泵系列在借鉴发达国家先进经验的基础上，自行设计和研制的新型离心式杂质泵。其水力性能按中国电子工程设计总院等设计单位提供的工艺要求而设计；水力效率结构上达到和超过国内外九十年代同类产品水平。过流部分均采用优质耐腐、耐磨的橡胶或硬金属合金材料衬里泵壳、泵盖均采用衬里结构并且泵壳由分半制造而成；填料密封形式与付叶轮动力密封（附停车密封）形式互为通用；整机安装尺寸与国内外同类产品相同。本料浆泵除广泛用于彩色显象管玻壳生产过程中的料浆输送外，还可以用于冶金、石油化工、矿山、煤炭、建材、轻工、造纸、电镀电解、三废处理等行业输送既含有颗粒又具有腐蚀性的料（渣）浆输送。
ZHJ型料(渣)浆泵产品图
ZHJ型料(渣)浆泵型号说明
ZHJ型料(渣)浆泵型号说明图

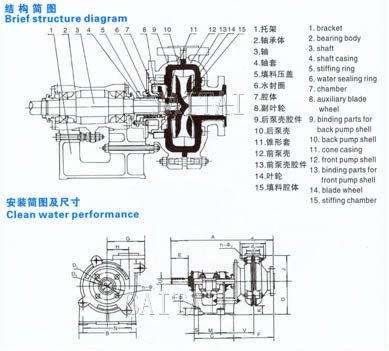

ZHJ型料(渣)浆泵结构及安装简图
ZHJ型料(渣)浆泵结构及安装简图
ZHJ型料(渣)浆泵性能参数
| 型号Model | 清水性能Cleanwaterpertormance | 允许配用最大功率(KW)maximumpowerpermissible | |||||
| 流量QCapacity | 扬程HeadH(m) | 转速Speedn(r/min) | 最高效率%TiptopEfficiency | 汽蚀余量(NPSH)r(m) | |||
| (m3/h) | (L/S) | ||||||
| 25ZHJ | 14～30 | 4～8.3 | 9．2～54 | 1400～3400 | 47 | 2～3 | 15 |
| 50ZHJ | 34～74 | 9．5～21 | 15～40 | 1300～2100 | 69 | 2～3 | 30 |
| 80ZHJ | 64～141 | 17．8～39．2 | 9．2～48.5 | 800～1850 | 65 | 2～3 | 30～60 |
| 100ZHJ | 144～324 | 40～90 | 12～45 | 800～1350 | 65 | 2～3 | 60～120 |
| 型号Model | A | B | C | D | U | E | F | G | H | J | K | M | N |
| 25ZHJ | 583 | 295 | 248 | 197 | 28 | 79 | 206 | 181 | 98 | 171 | 46 | 143 | 254 |
| 50ZHJ | 768 | 406 | 311 | 254 | 42 | 121 | 297 | 238 | 138 | 210 | 71 | 175 | 356 |
| 843 | 406 | 311 | 254 | 42 | 121 | 24 | 175 | 356 | |||||
| 80ZHJ | 943 | 492 | 364 | 330 | 60 | 164 | 352 | 292 | 149 | 262 | 100 | 213 | 432 |
| 100ZHJ | 1021 | 492 | 364 | 330 | 64 | 164 | 421 | 406 | 229 | 338 | 11 | 213 | 432 |
| 型号Model | V | T | S | n-Φ | D0 | D1 | D2 | n-Φ1 | d0 | d1 | d2 | n-Φ2 | 重量Weiaht |
| 25ZHJ | 181 | 38 | 24 | 4-Φ14 | 152 | 38 | 114 | 4-Φ16 | 165 | 25 | 127 | 4-Φ16 | 91kg |
| 50ZHJ | 233 | 48 | 32 | 4-Φ19 | 216 | 76 | 178 | 4-Φ19 | 184 | 51 | 146 | 4-Φ19 | 191kg |
| 270 | 48 | 32 | 263kg | ||||||||||
| 80ZHJ | 279 | 64 | 38 | 4-Φ19 | 279 | 102 | 235 | 4-Φ22 | 229 | 76 | 191 | 4-Φ22 | 290kg |
| 100ZHJ | 318 | 64 | 38 | 4-Φ22 | 337 | 152 | 292 | 4-Φ22 | 279 | 102 | 235 | 4-Φ22 | 500kg |
| 型号 | 流量Capacity(L/s) | 扬程HeadH(m) | 转速Speedn(r/min) | 轴功率ShaftPowerN(kw) | 效率Efficiencyn(%) | 汽蚀余量(NPSH)c(m) |
| 25ZHJ | 2。79 | 39，31 | 2900 | 3.94 | 27.38 | 2.06 |
| 3.61 | 29.23 | 4.19 | 33.25 | |||
| 4。43 | 38.74 | 4.5 | 37.38 | |||
| 50ZHJ | 10，97 | 19.07 | 1450 | 3.54 | 57.92 | 2.37 |
| 12，47 | 18.69 | 3.81 | 59.91 | |||
| 14.16 | 18.36 | 4.11 | 63.37 | |||
| 80ZHJ | 17.71 | 30.74 | 1460 | 10.54 | 50.67 | 2.32 |
| 22。22 | 30.2 | 12.03 | 54.72 | |||
| 25.12 | 30.06 | 12.85 | 57.65 | |||
| 80ZHJ | 42。71 | 22.89 | 1000 | 17.15 | 48.56 | 3.32 |
| 43.06 | 22.2 | 18.03 | 52.2 | |||
| 54.78 | 22.01 | 20.67 | 58.37 |
注：
1.本网页的ZHJ型料(渣)浆泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰水泵营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
