氧气截止阀

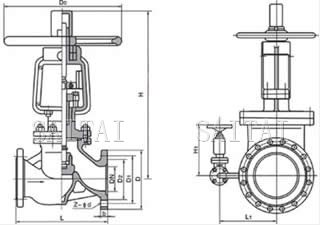

氧气截止阀外形尺寸图

产品概述

氧气截止阀是专门适用于氧气管路的专用阀门，根据氧气管网运行特点以及考虑氧气介质的易燃易爆的特性，以安全可靠运行和性能优越为设计原则，并参照中国冶金工业部制定的《氧气安全规程》的规定而设计、制造的确保氧气管网安全运行的专用截止阀。氧气截止阀的主体材料选用不锈钢或阻燃性极好的铜合金，密封面为本体或堆焊D802，其余内件采用不锈钢或铜合金；传动部位的润滑采用不可燃的润滑脂，并标有明显的禁油标记。氧气截止阀在结构上，支架采用全闭封，并有导除静电装置，阀杆上配有防尘帽。上海赛泰阀门有限公司生产的的氧气管路专用截止阀阀，自投放市场以来深受各大、中型钢铁厂、制氧厂、石化厂氧气管网的信赖!

产品结构特点：

对于公称压力PN≥1．6MPa、DNl25～200采用内旁通结构；DN250～500采用带外旁通阀结构。其目的是减小阀前、阀后的压力差以避免高流速、高冲刷以及防止产生高温，从而保证了氧气管网的安全运行，同时也减小了操作力矩。
氧气截止阀介质流向：PN≥1．6MPa、DN≤100介质由阀瓣下方流入阀瓣上方(即低进高出)，DN≥125介质由阀瓣卜方流入下方(高进低出)o对于DN≥125的阀门采用介质高进低出的流向，一方面足内旁通阀结构上的需要，另一方面由于介质压力的作用使阀门的关闭力大大减小。
氧气截止阀设有导静电安全装置，可避免因静电产生火花。
全部零件采用严格的脱脂处理

主要性能规范

公称压力（PN）	强度试验压力（MPa）	气密封试验压力（MPa）	适用介质	适用温度
公称压力（PN）	水	气	氧气	常温
1.6	2.4	1.6
2.5	3.8	2.5
3.0	4.5	3.0
4.0	6.0	4.0

主要零件材料

零件名称	材料
阀体、阀盖、阀瓣	铸铬镍钛不锈钢、铜合金
阀杆	铬镍不锈钢
阀杆螺母	青铜

主要外型尺寸、连接尺寸及重量

JY41W-16P JY41Y-16P JY41W-16T

DN	L	D	D1	D2	b	f	Z-d	H	H1	DO	L1	重量(kg)
15	130	95	65	45	14	2	4-14	240		100		6
20	150	105	75	55	14	2	4-14	270		100		8
25	160	115	85	65	14	2	4-14	270		125		10
32	180	135	100	78	16	2	4-18	280		160		14
40	200	145	110	85	16	3	4-18	350		160		20
50	230	160	125	100	16	3	4-18	400		320		35
65	290	180	145	120	18	3	4-18	530		360		50
80	310	195	160	135	20	3	8-18	560		400		65
100	350	215	180	155	20	3	8-18	618		450		80
125	400	245	210	185	99	3	8-18	675		450		106
150	480	280	240	210	24	3	8-23	743		560		125
200	600	335	295	265	26	3	12-23	850		640		254
250	650	405	355	320	30	3	12-25	975	270	720	380	418
300	750	460	410	375	30	4	12-25	1115	270	800	415	502
400	950	580	525	485	36	4	16-30	1380	280	900	465	980
450	1050	640	585	545	40	4	20-30	1530	350		495	1200
500	1150	705	650	608	44	4	20-34	1700	400		525	1300

JY41W-25P JY41Y-25P JY41W-25T

DN	I	D	D1	D2	b	f	Z-d	H	H1	DO	L1	重量(kg)
15	130	95	65	45	16	2	4-14	240		100		6
20	150	105	75	55	16	2	4―14	270		100		8
25	160	115	85	65	16	2	4―14	270		125		10
32	180	135	100	78	18	2	4-18	280		160		14
40	200	145	110	85	18	3	4-18	350		160		20
50	230	160	125	100	20	3	4―18	400		320		35
65	290	180	145	120	22	3	8-18	530		360		50
80	310	195	160	135	99	3	8-18	560		400		65
100	350	230	190	160	24	3	8-23	618		450		88
125	400	270	220	188	28	3	8-25	675		450		115
150	480	300	250	218	30	3	8―25	743		560		148
200	600	360	310	278	34	3	12-25	850		640		293
250	650	425	370	332	36	3	12―30	975	270	720	380	455
300	750	485	430	390	40	4	16-30	1115	270	800	415	585
400	950	610	550	505	48	4	16-34	1380	280	900	465	1110
450	1050	660	600	555	50	4	20-34	1530	350		495	1350
500	1150	730	660	610	52	4	20-41	1700	400		525	1470

JY41W-40P JY41Y-40P JY41W-40T

DN	L	D	D1	D2	D6	b	f	f1	Z-d	H	H1	DO	L1	重量(kg)
15	130	95	65	45	40	16	2	4	4-14	240		100		6
20	150	105	75	55	5l	16	2	4	4-14	270		100		8
25	160	115	85	65	58	16	2	4	4-14	270		125		10
32	180	135	100	78	66	18	2	4	4-18	280		160		14
40	200	145	110	85	76	18	3	4	4-18	350		160		20
50	230	160	125	100	88	20	3	4	4-18	400		320		35
65	290	180	145	120	110	22	3	4	8-18	530		360		50
80	310	195	160	135	121	22	3	4	8-18	560		400		65
100	350	230	190	160	150	24	3	4．5	8-23	618		450		88
125	400	270	220	188	176	28	3	4．5	8-25	675		450		115
150	480	300	250	218	204	30	3	4．5	8-25	743		560		148
200	600	375	320	282	260	38	3	4．5	12-30	850		640		293
250	650	445	385	345	313	42	3	4，5	12-34	975	270	720	380	540
300	750	510	450	408	364	46	4	4．5	16-34	1115	270	800	415	770
400	950	655	585	535	474	58	4	5	16-41	1425	280	900	465	1330
450	1050	680	610	560	524	60	4	5	20-41	1570	350		495	1550
500	1150	755	670	612	576	62	4	5	20-48	1740	400		525	1670

注：
1.本网页的氧气截止阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
