QJ-4内螺纹气动管路截止阀

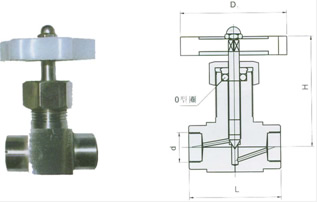

QJ-4内螺纹气动管路截止阀产品简图
QJ-4内螺纹气动管路截止阀产品简图

性能规范:

QJ-4内螺纹气动管路截止阀适用介质:气体,制造材料:304SS 316SS 1Cr18Ni9Ti,公称压力:1.0MPa,连接形式:卡套连接、卡箍连接。

外型连接尺寸规格:

规格 SPECIFICATION d Do H L
DN6 G1/4 Φ35 43 42
DN8 ZG3/4 Φ35 45 50
DN10 G1/2 Φ35 47 56

注:
1.本网页的QJ-4内螺纹气动管路截止阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
