美标波管截止阀

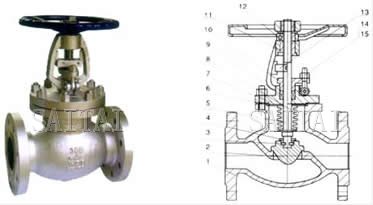

美标波管截止阀外形尺寸图
产品概述：
美标波纹管截止阀的主要结构形式采用了BB-BG-OS & Y，驱动方式有手动和电动，设计标准根据ASME
B16.34、BS1873，结构长度按照ASME B16.10，连接法兰使用ASME
B16.5，试验和检验标准API598。美标波纹管截止阀一般适用于公称压力在CLASS150-900LB,工作温度-29～350℃的石油化工、制药、电力行业等各种工况的管路上，做开启关闭或调节流量使用。
上海赛泰阀门有限公司生产的美标波纹管截止阀的主要结构特点
：产品结构设计合理、密封可靠、性能优良、造型美观；密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；双重密封，性能更可靠；阀杆升降位置指示，更直观；零件材质及法兰，对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
产品性能规范
| 公称压力（LB） | 壳体试验压力（MPa） | 密封试验压力(MPa) | 适用温度(℃) | 使用介质 |
| 150 | 3.0 | 2.2 | ≤350℃ | 水、蒸汽、油品等 |
| 300 | 7.5 | 5.5 | ||
| 600 | 15.0 | 11.0 | ||
| 900 | 22.5 | 16.5 |
主要零部件材质
| 序号 | 名称 | 材质 |
| 1 | 阀体 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
| 2 | 阀瓣 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
| 3 | 对开圆环 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
| 4 | 阀瓣盖 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
| 5 | 阀杆 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
| 6 | 垫片 | 柔性石墨+不锈钢 |
| 7 | 阀盖 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
| 8 | 波纹管组件 | ASTM A182-F304、F316、F321、F304L、F316L |
| 9 | 填料 | 柔性石墨 |
| 10 | 填料压盖 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
| 11 | 阀杆螺母 | 铜合金 |
| 12 | 手轮 | ASTM A536 Gr.60-40-18、A216-WCB |
| 13 | 定位片 | 25、45、304、316、304L、316L |
| 14 | 双头螺栓 | ASTM A193-B7、A320-B8、A193-B8M |
| 15 | 六角螺母 | ASTM A194-2H、A194-8、A194-8M |
产品具体参数
| 型号 | YDAWL41-150LB | |||||||||||||||
| 压力等级 | 150LB | |||||||||||||||
| 口径Size | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |
| L | 108 | 117 | 127 | 140 | 165 | 203 | 216 | 241 | 292 | 356 | 406 | 495 | 622 | 698 | 787 | |
| H | 241 | 241 | 241 | 280 | 286 | 368 | 387 | 400 | 457 | 520 | 609 | 698 | 762 | 876 | 990 | |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 320 | 340 | 400 | 450 | 450 | 450 | |
| 重量（kg） | 4 | 5 | 6 | 10 | 13 | 18 | 30 | 35 | 55 | 75 | 104 | 200 | 300 | 390 | 610 | |
| 型号 | YDAWL41-300LB | |||||||||||||||
| 压力等级 | 300LB | |||||||||||||||
| 口径Size | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |
| L | 152 | 178 | 203 | 215 | 229 | 267 | 292 | 318 | 356 | 400 | 444 | 559 | 622 | 711 | 762 | |
| H | 241 | 241 | 283 | 320 | 322 | 399 | 438 | 450 | 584 | 610 | 660 | 762 | 850 | 1085 | 1187 | |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 320 | 340 | 400 | 450 | 450 | 450 | |
| 重量（kg） | 6 | 7 | 10 | 15 | 20 | 25 | 30 | 52 | 88 | 115 | 160 | 259 | 420 | 595 | 876 | |
| 型号 | YDAWL41-600LB | |||||||||||||||
| 压力等级 | 600LB | |||||||||||||||
| 口径Size | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |
| L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 | 838 | 889 | |
| H | 240 | 280 | 320 | 320 | 390 | 430 | 480 | 508 | 635 | 750 | 914 | 1016 | 1219 | 1330 | 1560 | |
| W | 140 | 140 | 160 | 160 | 180 | 180 | 250 | 250 | 350 | 400 | 450 | 500 | 600 | 720 | 760 | |
| 重量（kg） | 7 | 10 | 16 | 22 | 29 | 35 | 50 | 90 | 150 | 230 | 300 | 510 | 850 | 1120 | 1400 | |
| 型号 | YDAWL41-900LB | |||||||||||||||
| 压力等级 | 900LB | |||||||||||||||
| 口径Size | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |
| L | 229 | 229 | 254 | 279 | 305 | 368 | 419 | 381 | 457 | 559 | 610 | 737 | 838 | 965 | 1029 | |
| H | 280 | 330 | 350 | 430 | 508 | 569 | 430 | 635 | 774 | 860 | 1040 | 1330 | 1560 | 1650 | 1780 | |
| W | 160 | 160 | 180 | 180 | 250 | 250 | 320 | 350 | 450 | 550 | 600 | 720 | 760 | 820 | 890 | |
| 重量（kg） | 10 | 16 | 23 | 37 | 49 | 65 | 75 | 120 | 200 | 350 | 410 | 790 | 1300 | 1500 | 1800 | |
注：
1.本网页的美标波管截止阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
