JF型无泄漏化工流程泵

JF型无泄漏化工流程泵(简称:JF化工流程泵)系02年初,在引进国外离心泵最新的基础上,结合我厂多年生产经验,经过不断的完善改进而成。 JF化工流程泵的机械密封采用负压装置,在压力不断增加而流量逐渐减少的情况下长期输送液体,机械密封不承受工作压力,确保机械密封用不泄漏,事建设文明工厂的理想设备。 JF系列泵为单级单吸悬臂式离心泵。其标记,额定性能点和尺寸等均符合GB5662-1985标准,等效于ISO2858-1975。它于国家推广的IH型同属一个类型。 轴封:采用机械密封、动力密封及填料密封,用户可以任意选定。

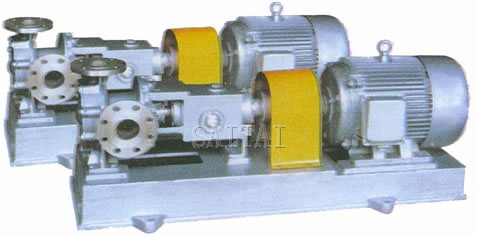

JF型无泄漏化工流程泵
JF型无泄漏化工流程泵

无泄漏化工流程泵性能参数表

型号 Model 转速 r/min Speed 流量m3/h Capacity 扬程m Head 额定流量m3/h Speed 额定扬程 m Head 效率% Efficiency 功率kw power 配套电机 motor power 汽蚀余量 NPSH m
JF50-32-160 1450 5~9 6.5~9.6 6.3 8 40 0.34 按实际比重 选用 Select gravity of fact 2.0
2900 10~15 25.6~33 12.5 32 46 2.37 2.0
JF50-32-250 1450 5~9 16~24 6.3 20 27 1.27 2.0
2900 10~15 64~86 12.5 80 33 8.25 2.0
JF65-50-160 1450 10~15 6.5~9.6 12.5 8 51 0.53 2.0
2900 20~30 25.6~33 25 32 57 3.82 2.0
JF65-50-160A 2900 18~27 20.8~31.2 22.5 26 55 2.9 2.0
JF65-40-200 1450 10~15 10~15 12.5 12.5 46 0.93 2.0
2900 20~30 40~60 25 50 52 6.5 2.0
JF65-40-250 1450 10~15 16~21 12.5 20 39 1.75 2.0
2900 20~30 64~85 25 80 46 11.84 2.0
JF65-40-250A 2900 18~27 55~80 23.3 69 46 9.52 2.5
JF65-40-315 1450 10~15 25.6~33 12.5 32 33 3.3 2.0
2900 20~30 100~127 25 125 39 21.8 2.0
JF80-65-160 1450 20~30 6.4~10 25 8 62 0.88 2.3
2900 40~60 29~35 50 32 67 6.5 2.3
JF80-65-160A 2900 37~56 24~33 46 28 62 5.64 2.3
JF80-50-200 1450 20~35 10~14 25 12.5 57 1.49 2.0
2900 40~60 46~54 50 50 63 10.8 2.5
JF80-50-200A 2900 37~56 34.5~46 46.5 43 61 8.9 2.5
JF80-50-250 1450 20~30 16~21 25 20 52 2.62 2.5
2900 40~60 72~87 50 80 57 19.11 2.5
JF80-50-315 1450 20~30 29~35 25 32 56 3.9 2.0
2900 40~60 100~127 50 125 51 33.36 2.0
JF100-80-160 1450 40~60 6.4~9 50 8 69 1.58 3.4
2900 70~120 26~35 100 32 73 11.9 2.5
JF100-80-160A 2900 65~110 25~32 93 28 69 10.3 2.5
JF100-65-200 1450 40~60 10~15 50 12.5 68 2.5 3.9
1450 80~120 45~53 100 50 72 18.9 3.9
JF100-65-200A 2900 64~120 35~46 93 43 71 15.3 3.9
JF100-65-250 2900 40~60 16~22 50 20 63 4.3 3.6
1450 70~130 70~84 100 80 65 33.5 3.6
JF100-65-250A 2900 65~120 60~74 93 69 65 26.8 3.6
JF100-65-250B 2900 70~105 49~72 87 60.5 65 22.1 3.6
JF100-65-315 2900 35~65 30~33 50 32 60 7.26 2.0
JF125-100-250 1450 80~120 16~32 100 20 72 7.56 2.3
1450 160~240 70~15 200 80 75 58 4.5
JF125-100-250A 2900 160200~ 52~54 180 65 72 44.3 4.5
JF125-100-315 2900 80~120 28~50 100 32 67 13 2.0
1450 160~240 96~15 200 125 70 97.2 5.2
JF125-100-315A 2900 160~200 81~53 180 101 69 71.9 5.0
JF125-100-400 2900 70~140 42~46 100 50 62 22 2.3
JF150-125-250 1450 150~300 13~84 200 20 76.8 14 2.8
JF150-125-315 1450 160~250 28~72 200 32 77 22.63 2.8
JF150-125-315A 1450 150~240 21~33 180 26 72 17.7 3.5
JF200-150-250 1450 250~520 12~114 400 20 80 27.2 3.5
JF200-150-315 1450 250~520 28~15 400 32 79 44.1 3.5
JF200-150-400 1450 300~550 40~46 400 50 78 69.8 3.5
JF200-150-400A 1450 300~500 38~24 360 43 73 57.7 3.5
JF300-250-400V 1450 650~1000 24~85 800 32 79 88.2 3.5
JF300-250-400IV 1450 500~700 28~80 600 38 70 88.6 3.5

注:
1.本网页的JF型无泄漏化工流程泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰水泵营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
