化工离心泵

IHF型氟塑料合金化工离心泵（简称：IHF氟塑料化工泵），是按国际设计并结合非金属泵的加工工艺设计生产的。该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、无毒素分解、使用温度宽、输送介质温度为-85°C~200°C等优点。该泵广泛适用于化工、制药、石油、冶金、电力、电镀、酸洗、农药、造纸等行业中液体输送、废水处理和加酸等工艺流程。本泵可输关窗任何浓度的硫酸、盐酸、硝酸、醋酸、氢氟酸、王水、强碱、强氧化剂、有机溶剂等强腐蚀性介质的使用，是目前先进的耐腐蚀装备之一。

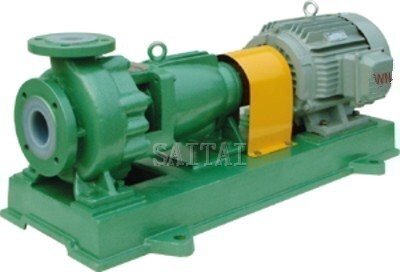

IHF型氟塑料合金化工离心泵
IHF型氟塑料合金化工离心泵

IHF氟塑料化工泵结构与特征

IHF型氟塑料离心泵的泵体采用金属外壳内衬全氟乙丙烯(F46)、叶轮和泵盖均采用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹管机械密封，静环选用99.9%氧化铝陶瓷或碳化硅，动环采用四氟填充材料或碳化硅。其特点是该泵结构先进合理，耐腐蚀强，密封性能严密可靠，工作稳定，躁声低，使用寿命长。

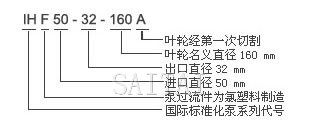

IHF氟塑料化工泵型号意义

IHF氟塑料化工泵型号意义
IHF氟塑料化工泵型号意义

IHF氟塑料化工泵结构与材质

IHF氟塑料化工泵结构与材质
IHF氟塑料化工泵结构与材质
序　号 名　称 材料
1 泵体 HT200
2 叶轮骨架 45#钢
3 叶轮 聚全氟乙丙烯
4 泵体衬里 聚全氟乙丙烯
5 泵盖衬里 聚全氟乙丙烯
6 泵盖 HT200
7 机封压盖 1Cr18Ni9Ti
8 静环 99.9%氧化铝陶瓷
9 动环 填充四氟乙烯
10 泵轴 3Cr13
11 轴承体 HT200
12 联轴器 HT200

IHF氟塑料化工泵规格及技术参数

型号 转速(r/min) 流量 扬程(m) 效率(%) 功率(KW) 必需汽蚀余量(m) 叶轮直径(mm) 重量(kg)
(m3/h) (1/s) 轴功率 电机功率
IHF32-25-125 2900 3.5 5 6.5 0.97 1.39 1.80 21 20 18 40 44 42 0.50 0.62 0.76 1.5 2.3 128 80
1450 1.75 2.5 3.25 0.49 0.69 0.90 5.25 5 4.5 37 40 38 0.068 0.085 0.105 0.75 2.3 128 75
IHF32-25-125A 2900 3.1 4.5 5.8 0.06 1.25 1.61 17.6 16 14.4 38 41 40 0.70 0.48 0.57 1.1 2.3 115 75
IHF32-25-160 2900 3.5 5 6.5 0.97 1.39 1.80 33 32 30 34 40 42 0.93 1.10 1.26 2.2 2.3 162 90
1450 1.75 2.5 3.25 0.49 0.69 0.90 8.25 8 7.5 30 38 40 0.131 0.143 0.166 0.75 2.3 162 75
IHF32-25-160A 2900 3.1 4.5 5.8 0.86 1.25 1.61 29 28 26 30 35 36 0.81 0.97 1.14 1.5 2.3 152 80
IHF40-32-125 2900 4.4 6.5 8.3 1.22 1.80 2.31 21 20 18 40 45 43 0.63 0.79 0.95 2.2 2.5 128 90
1450 2.2 3.25 4.15 0.60 0.90 1.15 5.25 5 4.5 37 41 40 0.085 0.108 0.127 0.75 2.5 128 75
IHF40-32-125A 2900 3.9 5.6 7.4 1.08 1.56 2.06 17.6 16 14.4 38 42 40 0.49 0.58 0.72 1.5 2.5 115 80
IHF40-32-160 2900 4.4 6.5 8.3 1.22 1.80 2.31 33 32 30 34 40 39 1.16 1.42 1.71 2.2 2.5 162 90
1450 2.2 2.5 3.25 0.60 0.90 1.15 8.25 8 7.5 33 36 37 0.14 0.15 0.18 0.75 2.5 162 75
IHF40-32-160A 2900 3.9 5.6 7.4 1.08 1.56 2.06 29 28 26 32 38 37 0.96 1.23 1.41 1.5 2.5 152 80
IHF50-32-125 2900 8.8 12.5 16.3 1.08 1.56 2.06 21.5 20 17.5 45 54 53 1.15 1.26 1.47 2.2 3.0 128 90
1450 4.4 6.25 8.15 1.2 1.74 2.26 5.37 5 4.37 37 46 45 0.17 0.18 0.22 0.75 3.0 128 75
IHF50-32-125A 2900 8 11 14.5 2.22 3.05 4.03 17 16 14 42 52 51 0.88 0.92 1.08 1.5 3.0 115 80
IHF50-32-160 2900 8.8 12.5 16.3 2.44 3.47 4.53 33 32 30 41 48 47 1.93 2.27 2.84 4 3.0 160 120
1450 4.4 6.25 8.15 1.2 1.74 2.26 8.25 8 7.5 31 41 42 0.31 0.33 0.39 0.75 3.0 160 90
IHF50-32-160A 2900 8.2 11.7 15.2 2.28 3.25 4.22 29 28 26 39 47 46 1.16 1.88 2.34 3 3.0 150 100
IHF50-32-200 2900 8.8 12.5 16.3 2.44 3.47 4.53 52 50 48 34 42 41 3.70 4.10 5.20 7.5 3.0 190 150
1450 4.4 6.25 8.15 1.2 1.74 2.26 13 12.5 12 25 33 36 0.62 0.65 0.74 1.5 3.0 190 100
IHF50-32-200A 2900 8.2 11.7 15.2 2.28 3.25 4.22 45 44 42 31 40 39 3.24 3.50 4.45 5.5 3.0 178 130
IHF50-32-250 2900 8.8 12.5 16.3 2.44 3.47 4.53 82 80 76 27 35 34 7.30 7.80 10 11 3.0 250 220
1450 4.4 6.25 8.15 1.2 1.74 2.26 20.5 20 19 20 27 30 1.22 1.26 1.40 2.2 3.0 250 100
IHF50-32-250A 2900 8.2 11.7 15.2 2.28 3.25 4.22 71 70 68 25 34 33 4.53 6.56 8.52 7.5 3.0 235 170
IHF65-50-125 2900 17.5 25 32 4.86 6.94 9.0 21.5 20 17.5 56 64 63 1.83 2.13 2.42 3 3.5 128 100
1450 8.75 12.5 16 2.43 3.47 4.44 5.37 5 4.37 45 57 58 0.28 0.30 0.33 0.75 3.5 128 80
IHF65-50-125A 2900 15.6 22.3 29 4.33 6.19 8.1 17 16 14 53 62 61 1.36 1.57 1.79 2.2 3.5 115 90
IHF65-50-160 2900 17.5 25 32 4.86 6.94 9.0 33 32 27.5 50 59 57 3.15 3.69 4.20 5.5 3.5 160 145
1450 8.75 12.5 16 2.43 3.47 4.44 8.25 8 6.87 40 53 51 0.49 0.51 0.59 1.1 3.5 160 90
IHF65-50-160A 2900 16.4 23.3 30.4 4.56 6.5 8.44 29 28 24 48 58 56 2.70 3.10 3.54 4 3.5 150 130
IHF65-40-200 2900 17.5 25 32 4.86 6.94 9.0 52 50 45.5 45 54 54 5.50 6.30 7.35 11 3.5 195 225
1450 8.75 12.5 16 2.43 3.47 4.44 13 12.5 11.4 36 46 47 0.86 0.93 1.05 1.5 3.5 195 100
IHF65-40-200A 2900 16.4 23.3 30.4 4.56 6.5 8.44 46 44 40 43 53 52 4.30 5.00 5.20 7.5 3.5 183 170
IHF65-40-250 2900 17.5 25 32 4.86 6.94 9.0 82 80 76 39 50 52 10.10 10.90 12.74 18.5 3.5 250 240
1450 8.75 12.5 16 2.43 3.47 4.44 20.5 20 19 32 42 44 1.52 1.62 1.88 3 3.5 250 130
IHF65-40-250A 2900 16.4 23.3 30.4 4.56 6.5 8.44 71 70 68 36 48 50 8.80 9.30 11.25 15 3.5 235 230
IHF80-65-125 2900 35 50 65 9.72 13.9 18.1 21.5 20 17 64 69 67 3.20 3.95 4.50 5.5 4.0 134 150
1450 17.5 25 32.5 4.86 6.9 9.0 5.37 5 4.25 54 64 62 0.47 0.53 0.61 1.1 4.0 134 90
IHF80-65-125A 2900 31 45 58 8.6 12.5 16.1 17 16 14 62 68 67 2.30 2.88 3.30 4 4.0 120 130
IHF80-65-160 2900 35 50 65 9.72 13.9 18.1 33 32 27.5 60 68 67 5.24 6.41 7.27 11 4.0 165 220
IHF80-65-160 1450 17.5 25 32.5 4.86 6.9 9.0 8.25 8 6.88 50 62 61 0.78 0.88 1.00 1.5 4.0 165 100
IHF80-65-160A 2900 31 45 58 8.6 12.5 16.1 29 28 24 58 67 66 4.10 5.12 5.34 7.5 4.0 165 190
IHF80-50-200 2900 35 50 65 9.72 13.9 18.1 52 50 45.5 52 64 65 9.53 10.64 12.39 15 4.0 197 230
1450 17.5 25 32.5 4.86 6.9 9.0 13 12.5 11.38 51 59 58 1.21 1.44 1.74 3 4.0 197 130
IHF80-50-200A 2900 31 45 58 8.6 12.5 16.1 46 44 40 50 63 62 7.35 8.56 10 11 4.0 185 220
IHF80-50-250 2900 35 50 65 9.72 13.9 18.1 82 80 72 40 50 51 19.40 21.80 25 30 4.0 248 400
1450 17.5 25 32.5 4.86 6.9 9.0 20.5 20 18 40 50 51 2.40 2.70 3.12 4 4.0 248 145
IHF80-50-250A 2900 31 45 58 8.6 12.5 16.1 71.5 70 63 39 50 51 15.40 17.60 19.90 22 4.0 232 310
IHF100-80-125 2900 70 100 130 19.4 27.8 36.1 23 20 14 70 75 65 6.26 7.26 7.63 11 5.0 136 220
1450 35 50 65 9.7 13.9 18.0 5.75 5 3.5 65 70 64 0.85 0.97 0.98 1.5 4.5 136 100
IHF100-80-125A 2900 62.6 89 116 17.4 24.7 32.2 18 16 11 68 73 65 4.50 5.30 5.74 7.5 5.0 122 200
IHF100-80-160 2900 70 100 130 19.4 27.8 36.1 34 32 24 68 74 65 9.53 11.78 13.03 15 5.0 170 230
1450 35 50 65 9.7 13.9 18.0 8.5 8 6.5 60 68 67 1.35 1.60 1.69 2.2 4.5 170 110
IHF100-80-160A 2900 65.4 93.5 121 18.2 26 33.6 32 28 21 66 73 65 8.60 9.30 10.6 11 5.0 159 220
IHF100-65-200 2900 70 100 130 19.4 27.8 36.1 52 50 42 64 72 71 15.50 18.91 20.94 30 5.0 210 400
  1450 35 50 65 9.7 13.9 18.0 13 12.5 10.5 60 68 63 2.06 2.50 2.95 4 4.5 210 140
IHF100-65-200A 2900 65.4 93.5 121 18.2 26 33.6 46 44 37 63 71 70 13 15.02 17.40 22 5.0 197 310
IHF100-65-250 2900 70 100 130 19.4 27.8 36.1 87 80 68 62 69 68 26.60 31.60 35 45 4.0 255 450
1450 30 50 60 8.33 13.9 16.7 21.2 20 18.5 58 63 62 3.00 4.30 4.72 5.5 4.5 255 170
IHF100-65-250A 2900 65.4 93.5 121 16.2 26 33.6 76.5 70 59 60 68 67 20.25 26.2 28 37 4.5 238 410

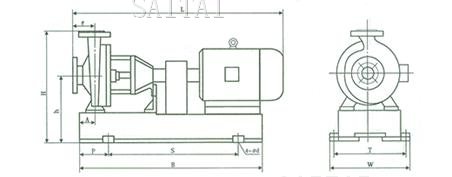

IHF氟塑料化工泵外形及安装尺寸表

IHF氟塑料化工泵外形及安装尺寸表
IHF氟塑料化工泵外形及安装尺寸表
产品型号 电机型号/功率（KW） 外形及安装尺寸
L B S P A W T H h f 4-фd
IHF32-25-125 Y802-4/0.75 780 730 470 120 60 320 270 350 220 80 4-ф19
Y802-2/1.1 780 730 470 120 60 320 270 350 220 80 4-ф19
Y90S-2/1.5 790 730 470 120 60 320 270 350 220 80 4-ф19
IHF32-25-160 Y802-4/0.75 780 730 470 120 60 320 270 350 220 80 4-ф19
Y90S-2/1.5 790 740 530 130 60 350 300 370 230 80 4-ф19
Y90L-2/2.2 810 740 530 130 60 350 300 370 230 80 4-ф19
IHF40-32-125 Y802-4/0.75 780 730 470 120 60 320 270 350 220 80 4-ф19
Y90S-2/1.5 790 730 470 120 60 320 270 350 220 80 4-ф19
Y90L-2/2.2 820 730 470 120 60 320 270 350 220 80 4-ф19
IHF40-32-160 Y802-4/0.75 780 740 530 130 60 320 270 350 230 80 4-ф19
Y90S-2/1.5 800 740 530 130 60 350 300 370 230 80 4-ф19
Y90L-2/2.2 810 740 530 130 60 350 300 370 230 80 4-ф19
IHF50-32-125 Y802-4/0.75 800 740 530 130 60 350 300 370 230 80 4-ф19
Y90S-2/1.5 810 750 530 130 60 350 300 360 220 80 4-ф19
Y90L-2/2.2 820 750 530 130 60 350 300 360 220 80 4-ф19
IHF50-32-160 Y802-4/0.75 820 820 560 130 60 350 300 370 235 80 4-ф19
Y100L-2/3 900 800 455 175 60 390 340 480 220 80 4-ф19
Y112M-2/4 900 820 560 130 60 350 300 370 235 80 4-ф19
IHF50-32-200 Y90L-4/1.5 850 800 560 130 60 350 300 370 235 80 4-ф19
Y132S1-2/5.5 970 850 560 140 60 390 340 380 260 80 4-ф19
Y132S2-2/7.5 980 850 560 140 60 390 340 380 260 80 4-ф19
IHF50-32-250 Y100L1-4/2.2 1030 920 560 200 80 480 430 520 290 100 4-ф24
Y132S2-2/7.5 1180 1170 775 200 80 490 440 520 290 100 4-ф24
Y160M1-2/11 1280 1170 775 200 80 490 440 520 290 100 4-ф24
IHF65-50-125 Y802-4/0.75 800 750 530 130 60 350 300 360 220 80 4-ф19
Y90L-2/2.2 850 820 560 130 60 350 300 370 235 80 4-ф19
Y100L-2/3 870 770 550 110 60 320 270 360 220 80 4-ф19
IHF65-50-160 Y90S-4/1.1 870 820 560 120 60 390 340 400 235 80 4-ф19
Y112M-2/4 900 820 560 120 60 350 300 370 235 80 4-ф19
Y132S1-2/5.5 960 840 600 120 60 390 340 400 235 80 4-ф19

IHF氟塑料化工泵外形及安装尺寸表（续）

产品型号 电机型号/功率（KW） 外形及安装尺寸
L B S P A W T H h f 4-фd
IHF65-40-200 Y90L-4/1.5 990 880 560 140 60 390 340 380 260 100 4-ф19
Y132S2-2/7.5 1120 850 560 140 60 390 340 380 260 100 4-ф19
Y160M1-2/11 1140 980 660 150 60 460 400 440 260 100 4-ф19
IHF65-40-250 Y100L2-4/3 1030 920 560 200 80 480 430 520 290 100 4-ф19
Y160M2-2/15 1180 1170 775 200 80 490 430 520 290 100 4-ф19
Y160L-2/18.5 1330 1170 775 200 80 490 430 520 290 100 4-ф24
IHF80-65-125 Y90S-4/1.1 820 800 560 130 60 350 300 370 235 100 4-ф24
Y112M-2/4 900 820 560 130 60 350 300 370 235 100 4-ф24
Y132S1-2/5.8 980 840 600 120 60 390 340 400 235 100 4-ф24
IHF80-65-160 Y90L-4/1.5 840 800 560 130 60 390 340 380 260 100 4-ф24
Y132S2-2/7.5 1040 850 560 140 60 390 340 380 260 100 4-ф24
Y160M1-2/11 1140 980 660 150 60 460 400 440 260 100 4-ф24
IHF80-50-200 Y100L2-4/3 940 850 560 140 60 390 340 380 260 100 4-ф24
Y160M1-2/11 1000 960 660 150 60 460 400 460 270 100 4-ф24
Y160M2-2/15 1020 960 660 150 60 460 400 460 270 100 4-ф24
IHF80-50-250 Y112M-4/4 1050 920 560 200 80 480 430 510 285 100 4-ф24
Y180M-2/22 1330 1170 775 200 80 490 430 510 285 100 4-ф24
Y200L1-2/30 1430 1270 850 220 80 550 490 510 285 100 4-ф24
IHF100-80-125 Y90L-4/1.5 960 800 560 130 80 390 340 380 260 100 4-ф24
Y132S2-2/7.5 1040 850 560 140 80 390 340 380 260 100 4-ф24
Y160M1-2/11 1140 980 660 150 80 460 400 440 270 100 4-ф24
IHF100-80-160 Y100L1-4/2.2 940 850 560 140 80 390 340 460 270 100 4-ф24
Y160M1-2/11 1120 1090 760 165 80 460 400 480 280 100 4-ф24
Y160M2-2/15 1140 1090 760 165 80 460 400 480 280 100 4-ф24
IHF100-65-200 Y112M-4/4 1050 920 560 200 80 480 430 525 300 100 4-ф28
Y80M-2/22 1280 1220 880 190 80 570 500 525 300 100 4-ф28
Y200L1-2/30 1380 1220 880 190 80 570 500 525 300 100 4-ф28
IHF100-65-250 Y132S-4/5.5 1140 950 560 160 80 610 510 550 300 100 4-ф28
Y200L2-2/37 1380 1220 880 200 80 630 525 550 300 100 4-ф28
Y225L-2/45 1780 1450 1280 200 80 630 560 550 300 100 4-ф28

注：
1.本网页的IHF型氟塑料合金化工离心泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰水泵营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
