IS、IR型单级单吸清水(热水)离心泵

IS、IR型单级单吸清水离心泵(简称:IS清水泵、IR热水泵),系根据国际标准ISO2858所规定的性能和尺寸设计的新型单级单吸卧式清水离心泵,其技术标准均向国际标准靠拢,通用性广,全系列共140种规格,但只用四种轴;同一规格的轴,轴承,轴封,叶轮紧固件等均能互换;全系列泵的悬架也只有四种。达到国际先进水平。它是我国推广的节能泵类产品之一。泵为后开式,拆开泵盖和叶轮时不需拆卸吸水和排出管路。悬架内装有两个滚珠轴承,用机器油或润滑脂润滑。泵通过弹性联轴器由电动机直接驱动。蜗室、脚、进水法兰和出水法兰铸成一个整体。供吸送清水及物理化学性质类似水不含固体颗粒的液体。它广泛适用于工农业及城市、排水、消防供水等。
IR型热水泵是种高效节能产品供输送200℃以下热水和具有腐蚀性、粘度亦类似水的液体,主要用于彩色显像管玻壳生产过程中冷热水冲即和冶金、化工、印染、织、化工、印染、陶瓷、采暖、空调及蚀热利用等。
IR系列泵的转速2900r/min和1450r/min两种,流量为6.3-400m3/h,扬程5-80m,全系列均采用机械密封和优质软四氟垫料密封。其结构形式为卧式悬架、径向部分、后开门、中心支撑,适合于输送高温清洁的介质。产品符合GB5656-1994《离心泵技术条件(II)类》和GB3215《炼厂、化工及石油化工流程用离心泵通用技术条件》。
主要用于冶金、化工、电站、采暖、轻纺、余热利用、热交换装置等。

IS、IR型单级单吸清水(热水)离心泵
IS、IR型单级单吸清水(热水)离心泵

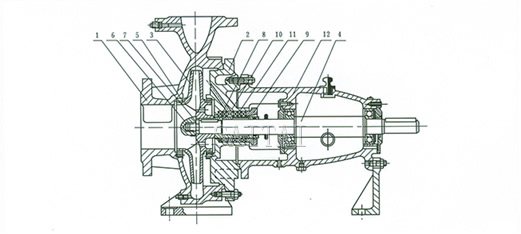

IS清水泵、IR热水泵结构说明

1 泵体
2 泵盖
3 叶轮
4
5 密封环
6 叶轮螺母
7 止动垫圈
8 轴套
9 填料压盖
10 填料环
11 填料
12 悬架轴承部件
IS清水泵、IR热水泵结构说明
IS清水泵、IR热水泵结构说明

IS、IR型泵系根据国家标准ISO2858所规定的性能和尺寸设计的,主要由泵体(1)、泵盖(2)、叶轮(3)、轴(4)、密封环(5)、轴套(8)及悬架轴承部件(12)等所组成。
IS、IR型泵的泵体和泵盖的部分,是从叶轮背面处剖分的,即通常所说的后开门结构形式。其优点是检修方便,检修时不动泵体,吸入管路,排出管路和电动机,只需拆下加长联轴器的中间联接件,即可退出转子部件,进行检修。
泵的壳体(即泵体和泵盖)构成泵的工作室、叶轮、轴和滚动轴承等为泵的转子。悬架轴承部件支承着泵的转子部件,滚动轴承承受泵的径向力和轴向力。
为了平衡泵的轴向力,大多数泵的叶轮前、后均设有密封环,并在叶轮后盖板上设有平衡孔,由于有些泵轴向力不大,叶轮背面未设密封环和平衡孔。
泵的轴向密封环是由填料压盖(9),填料环(10),和填料(11)等组成,以防止进气或大量漏水。泵的叶轮如有平衡,则装有软填料的空腔与叶轮吸入口相通,若叶轮入口处液体处于真空状态,则很容易沿着轴套表面进气,故在填料腔内装有填料环通过泵盖上的小孔将泵室内压力水引至填料环进行密封。泵的叶轮如没有平衡孔,由于叶轮背面液体压力大于大气压,因而不存在漏气问题,故可不装填料环。 为避免轴磨损,在轴通过填料腔的部位装有轴套保护,轴套与轴之间装有○型密封圈,以防止沿着配合表面进气或漏水。
泵的传动方式是通过加长弹性联轴器与电动机联结的。泵的旋转方向,从驱动端看,为顺时针方向转。

IS清水泵、IR热水泵产品特点

1、高效节能:采用CFD计算流体动力学,分析计算出泵内压力分布和速度分布关系、优化泵的流道设计,确保泵有高效的水力形线,提高了泵的效率。
2、耐高温结构:泵体采用中心支撑方式,解决了泵在输送高温介质时防止高温下泵组热膨胀不一致而造成的应力集中以及联轴器对中心发生改变。泵支架、泵盖、悬架体(轴承部位)及机封压盖均有冷却腔,可在不同温度时分别用冷却水冷却或风冷却。
3、轴承:轴承选用圆柱滚子轴承与两个角接触轴承配套,采用稀油润滑,承载能力显著提高。轴承设计寿命 25000小时。
4、轴封:可选配软填料密封和机械密封。
5、联轴器:采用弹性柱梢联轴器,传动精度高。
6、辅助管路:按API 610第8版要求配置。
7、承压:设计压力为4.0MPa,承压高。

IS清水泵、IR热水泵工作条件

流量:3.8~660m3/h
扬程H:7~240m
温度:≤175℃(HT200) 175℃~230℃(热水) 230℃~400℃(热传媒)

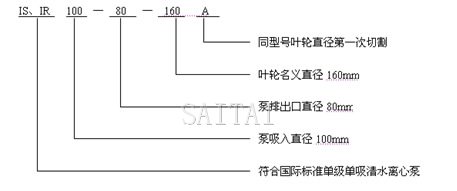

IS清水泵、IR热水泵型号意义说明

IS清水泵、IR热水泵型号意义说明
IS清水泵、IR热水泵型号意义说明

IS、IR系列离心泵工作性能表

型号 转速 n (r/min) 流量Q 扬程 H (m) 效率 η (%) 功率(KW) 必需气蚀余量r(m) 叶轮名 义直径 (mm) 可代替老 产品型号
(m3/h) (L/S) 轴功率 电机功率
50-32-125 2900 7.5 12.5 15 2.08 3.47 4.17 20 60 1.13 2.2 2.0 130 1BA-6 1B-17
1450 3.75 6.3 7.5 1.04 1.74 2.08 5 54 0.16 0.55 2.0
50-32-125A 2900 6.72 11.2 13.4 1.86 3.11 3.74 16 60 0.81 1.1   116.5 1BA-6A
1450 3.36 5.6 6.7 0.93 1.56 1.86 4 54 0.04 0.22     1B-17A
50-32-160 2900 7.5 12.5 15 2.08 3.47 4.17 32 54 2.02 3 2.0 158
1450 3.75 6.3 7.5 1.04 1.74 2.08 8 48 0.29 0.55 2.0   2DA-8×4
50-32-160A 2900 7.02 11.7 14 1.95 3.25 3.9 28     2.2   148 2DA-8×3
1450 3.51 5.0 7.02 0.97 1.64 1.95 7 48 0.23 0.40 2.0
50-32-160B 2900 6.5 10.8 13 1.81 3.01 3.62 24 54 1.32 1.5   137
1450 3.25 5.4 6.5 1.5 6 48 0.17 0.22
50-32-200 2900 7.5 12.5 15 2.08 3.47 4.17 50 48 3.45 5.5 2.0 198 2DA-8×6
1450 3.75 6.3 7.5 1.04 1.74 2.08 12.5 42 0.51 0.75 2.0
50-32-200A 2900 7.02 11.7 14 1.95 3.25 3.9 44 48 2.91 4 2.0 185.5 2DA-8×5
1450 3.51 5.9 7.02 0.97 1.64 1.95 11 42 0.33 0.55 2.0
50-32-200B 2900 6.53 10.8 13.1 1.81 3.01 3.63 38 48 2.34 3 2.0 172.5 2DA
1450 3.26 5.4 6.53 0.91 1.5 1.81 9.5 42 0.42 0.55 2.0
50-32-250 2900 7.5 12.5 150 2.08 3.47 4.17 80 38 7.16 11 2.0 250 40D40×2
1450 3.75 6.3 7.5 1.04 1.74 2.08 20 32 1.07 1.5 2.0   2DA-8×9
50-32-250A 2900 7.02 11.7 14 1.95 3.25 3.9 70 38 5.87 7.5 2.0 234 2DA-8×8
1450 3.51 5.9 6.53 0.97 1.64 1.81 17.5 32 0.88 1.5 2.0
50-32-250B 2900 65.3 10.8 13.1 1.81 3.01 3.63 60 38 4.65 5.5 2.0 216.5 2DA-8×7
1450 3.26 5.4 6.53 0.91 1.5 1.81 15 32 0.69 1.1 2.0
65-50-125 2900 15 25 30 4.17 6.94 8.33 20 69 1.97 3 2.0 130 2BA-19
1450 7.5 12.5 15 2.08 3.47 4.17 5 64 0.27 0.55     2B19
65-50-125A 2900 13.4 22.4 26.9 3.73 6.22 7.46 16 69 1.42 2.2 2.0 116.5 2BA-9A
1450 6.72 11.2 13.4 1.86 3.11 3.73 4 64 0.19 0.22 2.0   2B19A
65-50-160 2900 15 25 30 4.17 6.94 8.33 32 65 3.35 5.5 2.0 158.5 2BA-6
1450 7.5 12.5 15 2.08 3.47 4.17 8 60 0.45 0.75 2.0   2B31
65-50-160A 2900 14 23.4 28 3.89 6.5 6.48 28 65 2.73 4 2.0 148 2BA-6A
1450 7 11.7 14 1.94 3.25 3.89 7 60 0.37 0.55 2.0   2B31A
65-50-160B 2900 13 21.7 26 3.62 6.03 7.23 24 65 2.19 3 2.0 137.5 2BA-6B
1450 6.5 10.8 13 1.8 3.01 3.62 6 60 0.29 0.40 2.0   2B31B
65-40-200 2900 15 25 30 4.17 6.94 8.33 50 60 5.67 7.5 2.0 200 50D-8×6
1450 7.5 12.5 15 2.08 3.47 4.17 12.5 55 0.77 1.1 2.0
65-40-200A 2900 14 23.4 28 3.89 6.5 6.48 44 60 4.67 5.5 2.0 187.5 50D-8×5
1450 7 11.7 14 1.94 3.25 3.89 11 55 0.63 0.75 2.0
65-40-200B 2900 13 21.7 26 3.62 6.03 7.23 38 60 3.76 4 2.0 174.5 50D-8×4
1450 6.5 10.8 13 1.8 3.01 3.62 9.5 55 0.51 0.55 2.0
65-40-250 2900 15 25 30 4.17 6.94 8.33 80 50 10.89 15 2.0 254 2DA-8×9
1450 7.5 12.5 15 2.08 3.47 4.17 20 46 1.48 2.2 2.0
65-40-250A 2900 14 23.4 28 3.80 6.5 6.48 70 53 8.42 11 2.0 237.5 50D-8×9
1450 7 11.7 14 1.94 3.25 3.89 17.5 48 1.17 2.2 2.0
65-40-250B 2900 13.2 1.7 26 3.62 6.03 7.23 60 53 6.7 7.5 2.0 220 50D-8×7
1450 6.5 10.8 13 1.8 3.01 3.62 15 48 0.9 1.1 2.0
65-40-315 2900 15 25 30 4.17 6.94 8.33 125 50 21.3 30 2.5 315 50D-32×4
1450 7.5 12.5 15 2.08 3.47 4.17 32 37 2.94 4 2.5
65-40-315A 2900 14.3 23.9 28.7 3.98 6.64 7.96 114 40 18.6 22 2.5 301
1450 7.17 11.9 14.3 1.99 3.32 3.98 28.5 37 2.57 4 2.5
65-40-315B 2900 13.6 22.7 27.2 3.78 6.3 7.56 103 40 15.9 18.5 2.5 286 50D-32×3
1450 6.8 11.3 13.6 1.89 3.15 3.78 25.8 37 2.2 3 2.5
65-40-315C 2900 12.8 21.4 52.7 3.57 5.94 7.14 92 40 11.5 15 2.5
1450 6.43 10.7 12.8 1.78 2.97 3.57 23 37 1.85 2.2 2.5 270
80-65-125 2900 30 50 60 8.38 13.9 16.7 20 75 3.6 5.5 3.0 137 3BA-3
1450 15 25 30 4.17 6.94 8.33 5 71 0.48 0.75 2.5   3B19
80-65-125A 2900 27.3 44.7 54.5 7.57 12.4 15.2 16 75 2.72 4 3.0 124.5 3BA-13A
1450 13.6 22.4 27.3 3.79 6.22 7.57 4 71 0.36 0.55 2.5   3B19A
80-65-160 2900 30 50 60 8.33 13.9 16.7 32 73 5.97 7.5 2.5 168 3BA-9
1450 15 25 30 4.17 6.94 8.33 8 69 0.79 1.5 2.5   3B33
80-65-160A 2900 28 46.8 56 7.78 13 15.6 28 73 4.87 5.5 2.5 157 3BA-9A
1450 14 23.4 28 3.9 6.5 7.78 7 69 0.64 0.75 2.5   3B33A
80-65-160B 2900 26 43.3 52 7.21 12 14.5 24 73 3.36 4 2.5 145.5 3BA-9B
1450 13 21.7 26 3.6 6.03 7.21 6 69 0.51 0.55 2.5   2B33B
80-50-200 2900 30 50 60 8.33 13.9 16.7 50 69 9.87 15 2.5 202 3BA-6
1450 15 25 30 4.17 6.94 8.33 125 65 1.31 2.2 2.5   3B57
80-50-200A 2900 28.1 46.8 56.3 7.82 13 15.7 44 69 8.15 11 2.5 189.5 3BA-6A
1450 14.1 23.4 28.1 3.91 6.5 7.82 11 65 1.08 1.5 2.5   3B57A
80-50-200B 2900 26.1 43.3 52.3 7.62 12 14.6 38 69 6.53 7.5 2.5 176 3BA-6B
1450 13.1 21.7 26.1 3.63 6.03 7.26 9.5 65 0.87 1.1 2.5   3B57B
80-50-250 2900 30 50 60 8.33 13.9 16.7 80 63 17.3 22 2.5 250 100D-16×5
1450 15 25 30 4.17 6.94 8.33 20 60 2.27 3 2.5   4DA-8×5
80-50-250A 2900 28.1 46.8 56.3 7.82 13 15.7 70 63 14.2 18.5 2.5 234
1450 14.1 23.4 23.1 3.91 6.5 7.82 17.5 60 1.86 3 2.5
80-50-250B 2900 26.1 43.3 52.3 7.26 12 14.6 60 63 11.2 15 2.5 216.5 100D-16×4
1450 13.1 21.7 26.1 3.63 6.03 7.26 15 60 1.47 2.2 2.5   4DA-8×4
80-50-315 2900 30 50 60 8.33 13.9 16.7 125 54 31.5 37 2.5 315 100D-16×8
1450 15 25 30 4.17 6.94 8.33 32 52 4.19 5.5 2.5   4DA-8×8
80-50-315A 2900 28.7 47.7 57.3 7.96 13.3 15.9 114 54 26.3 30 2.5 301 100D-16×6
1450 14.3 23.8 28.7 3.98 6.62 7.96 28.5 52 3.66 5.5 2.5   4DA-8×6
80-50-315B 2900 27.2 45.4 54.5 7.56 12.6 15.2 103 54 23.6 30 2.5 286
1450 13.6 22.7 27.2 3.79 6.3 7.56 25.8 52 3.14 5.5 2.5
80-50-315C 2900 25.7 42.9 51.4 7.14 11.9 14.3 92 54 17 22 2.5 270
1450 12.9 21.4 25.7 3.57 5.94 7.14 23   2.63 4 2.5
100-80-125 2900 60 100 120 16.7 27.8 33.3 20 78 7.0 11 4.5 139 4BA-18
1450 30 50 60 8.33 13.9 16.7 5 75 0.91 1.5 2.5   4B20
100-80-125A 2900 53.7 89.4 107 15 24.8 29.8 16 78 5.03 7.5 4.5 124.5 4BA-18A
1450 26.9 44.7 53.7 7.46 12.4 15 4 75 0.65 0.75 2.5   4B20A
100-80-160 2900 60 100 120 16.7 27.8 33.3 32 78 11.2 15 4.0 170 4BA-12
1450 30 50 60 8.33 13.9 16.7 8 75 1.45 2.2 2.5   4B35
100-80-160A 2900 56.1 93.5 112 15.6 26 31.1 28 78 9.16 11 4.0 159 4BA-12A
1450 28 46.8 56.1 7.79 13 15.6 7 75 1.19 1.5 2.5   4B35A
100-80-160B 2900 50 83.5 100 13.9 23.2 28 22.3 78 6.95 7.5 4.0 142 4BA-12B
1450 25 41.8 50 6.86 11.6 13.9 5.6 75 0.85 1.1 2.5   4B35B
100-65-200 2900 60 100 120 16.7 27.8 33.3 50 76 17.9 22 3.6 203 4BA-8A
1450 30 50 60 8.33 13.9 16.7 12.5 73 2.33 4 2.0   4B60A
100-65-200A 2900 56.1 93.5 112 15.6 26 31.1 44 76 14.2 18.5   190.5 4BA-8B
1450 28 46.8 56.1 7.79 13 15.6 11 73 1.93 3     4B60B
100-65-200B 2900 52.3 86.6 10.5 14.6 24.1 29 38   9.94 15   177
1450 26.2 43.3 52.3 7.26 12 14.6 9.5   1.54 2.2
100-65-250 2900 60 100 120 16.7 27.8 33.3 80 72 30.3 37 3.8 255 DA1-125×4
1450 30 50 60 8.33 13.9 16.7 20 68 4.0 5.5 2.0
100-65-250A 2900 56.1 93.5 112 15.6 26 31.1 70 72 24.8 30 3.8 238.5
1450 28 46.8 56.1 7.79 13 15.6 17.5 68 3.27 4 2.0
100-65-250B 2900 52.3 86.6 105 14.6 24.1 29 60 72 19.7 22 3.8 221 DA1-125×3
1450 26.2 43.3 52.3 7.26 12 14.6 15 68 2.6 3 2.0
100-65-315 2900 60 100 120 16.7 27.8 33.3 125 66 51.6 75 3.6 315.5 125D-25×5
1450 30 50 60 8.33 13.9 16.7 32 63 6.92 11 2.0
100-65-315A 2900 57.3 95.5 114 16 26.5 31.8 114 66 45 55 3.6 301.5
1450 28.7 47.7 57.3 7.96 13.3 16 28.5 63 6.03 7.5 2.0
100-65-315B 2900 54.5 90.8 109 15.2 25.2 30.2 103 66 38.6 45 3.6 286.5 125D-25×4
1450 27.2 45.4 54.5 7.56 12.6 15.2 25.8 63 5.18 7.5 2.0
100-65-315C 2900 51.4 85.8 103 14.3 23.8 28.6 92 66 32.5 37 3.6 270.5
1450 25.7 42.9 51.4 7.14 11.9 14.3 23 63 4.36 5.5 2.0
125-100-200 2900 120 200 240 33.3 55.6 66.7 50 81 33.6 45 4.5 216 150S-50
1450 60 100 120 16.7 27.8 33.3 12.5 76 4.48 7.5 2.5   6Sh-9
125-100-200A 2900 113 187 225 31.2 52 62.5 44 81 27.7 37 4.5 202.5 150S-50A
1450 56.3 93.5 113 15.7 26 31.2 11 76 3.69 5.5 2.5   6Sh-9A
125-100-200B 2900 105 173 209 29.1 48.1 58.2 38 81 22.3 30 4.5 188.5 150S-50B
1450 52.4 86.5 105 14.6 24.1 29.1 9.5 76 2.98 4 2.5
125-100-250 2900 120 200 240 33.3 55.6 66.7 80 78 55.9 75 4.2 255 150S-78
1450 60 100 120 16.7 27.8 33.3 20 76 7.17 11 2.5
125-100-250A 2900 113 187 225 31.2 52 62.5 70 78 45.7 55   238.5
1450 56.3 93.5 113 15.7 26 31.2 17.5 75 5.87 7.5
1250-100-250B 2900 105 173 209 29.1 48.1 58.2 60 78 36.4 45   221
1450 52.4 86.5 105 14.6 24.1 29.1 15 76 4.67 5.5
125-100-315 2900 120 200 240 33.3 55.6 66.7 125 75 90.8 110 4.5 317 D155-30×4
1450 60 100 120 16.7 27.8 33.3 32 73 11.9 15 2.2   150D-30×3
125-100-315A 2900 115 191 229 31.8 53.1 63.6 114 75 78.9 90   302.5
1450 57.3 95.5 15 15.9 26.5 31.8 28.5 73 10.3 15
125-100-315B 2900 109 182 218 30.2 50.4 60.6 103 75 68.1 75   288
1450 54.5 90.8 109 15.2 25.2 30.2 25.8 73 8.92 11
125-100-400 1450 60 100 120 16.7 27.8 33.3 50 65 21 30 2.5 395
125-100-400A 1450 56.3 93.5 113 15.7 26 31.2 44 65 17.3 22 2.5 370.5
125-100-400B 1450 52.4 86.5 150 14.6 24 29.1 38 65 13.9 18.5 2.5 344.5
150-125-250 1450 120 200 240 33.3 55.6 66.7 20 81 13.5 18.5 3.0 260 6BA-12 6B20
150-125-250A 1450 113 187 225 31.2 52 62.5 17.5 81 11.1 15 3.0 243.5 6BA-12A 6B20A
150-125-250B 1450 105 173 209 29.1 48.1 58.2 15 81 8.75 11 3.0 225 6BA-12B 6B20B
150-125-315 1450 120 200 240 33.3 55.6 66.7 32 79 21.08 30 2.5 325 6BA-8 6B33
150-125-315A 1450 113 187 225 31.2 52 62.5 28 80 17.8 22 2.5 304 6BA-8A 6B33A
150-125-315B 1450 105 173 209 29.1 48.1 58.2 24 80 14.2 18.5 2.5 281.5 6BA-8B 6B33B
150-125-400 1450 120 200 240 33.3 55.6 66.7 50 75 36.3 45 2.8 399.5
150-125-400A 1450 113 187 225 31.2 52 62.5 44 75 29.9 37 2.8 374.5
150-125-400B 1450 113 187 225 31.2 52 62.5 38 75 24.1 30 2.8 348.5
200-150-250 1450 240 400 460 66.7 111.1 128 20 82 26.6 37 4.2 275 8BA-18 8B18
200-150-250A 1450 225 374 431 62.5 104 120 17.5 82 21.8 30 4.2 257.5 8BA-18A 8B18A
200-150-250B 1450 208 346 398 57.7 96.2 111 15 82 17.2 22 4.2 238 8BA-18B 8B18B
200-150-315 1450 240 400 460 66.7 111 128 32 82 42.5 55 3.5 346 8BA-12
200-150-315A 1450 225 374 431 62.5 104 120 28 82 35.4 45 3.5 325.5 8BA-12A
200-150-315B 1450 208 346 398 57.7 96.2 111 24 82 27.9 37   301.5 8BA-12B
200-150-400 1450 240 400 460 66.7 111 128 50 81 67.2 90 3.8 395
200-150-400A 1450 225 374 431 62.5 104 120 44 81 55.5 75 3.8 370.5
200-150-400B 1450 208 346 398 57.7 96.2 111 38 81 44.6 55 3.8 344.5

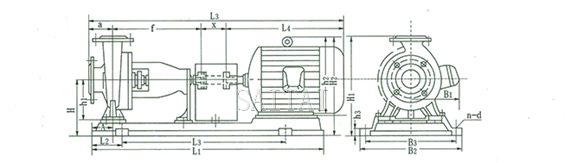

水泵外型及安装尺寸图

水泵外型及安装尺寸图
水泵外型及安装尺寸图
产品型号 机座号 功率
A L1 L2 L3 L4 a f X L5 B1 B2 B3 h1 h2 h3 H H1 H2 n-d
50-32-125 80-4/0.55 80 820 150 540 285 80 385 100 850 150 360 320 112 170 25 237 377 327 4-ф18.5
80-2/1.1 310 875 115
90S-2/1.5 920 170 600 335 190 337
90L-2/2.2 900 390 350
50-32-160 80-4/0.55 80 820 150 540 285 80 385 100 850 150 360 320 132 170 25 257 417 347 4-ф18.5
90S-2/1.5 310 875 155 190 357
90L-2/2.2 920 170 600 335 900 390 350
100L-2/3 380 945 180 245 402
50-32-200 80-4/0.75 80 820 150 540 285 80 385 100 850 150 360 320 160 170 25 285 465 375 4-ф18.5
100L-2/3 920 170 600 380 945 180 390 350 245 430
112M-2/4 400 965 190 265 438
132S-2/5.5 1020 190 600 475 1040 210 450 400 315 30 468 4-ф24
50-32-250 90S-4/1.1 95 1020 190 660 310 100 500 100 1010 155 450 400 180 190 30 305 530 450 4-ф24
90L-4/1.5 335 1035 315 320 545 503
132S-2/2.7 1160 210 740 475 1175 310 490 440
160M-2/11 1290 225 840 600 1300 255 540 490 385 340 565 565
65-50-125 80-4/0.55 80 820 150 540 285 80 385 100 850 150 360 320 112 170 25 237 377 327 4-ф18.5
90S-2/1.5 310 875 155 190 337
90L-2/2.2 920 170 600 335 900 390 350
100L-2/3 380 945 180 245 382
65-50-160 80-4/0.75 80 820 150 540 285 80 385 100 850 150 360 320 132 170 25 257 417 347 4-ф18.5
100L-2/3 920 170 600 380 945 180 390 350 245 402
112M-2/4 400 965 190 265 410
132S-2/5.5 1020 190 660 475 1040 210 450 400 315 30 440 4-ф24
65-40-200 80-4/0.75 80 920 170 600 285 100 385 100 870 150 390 350 160 170 25 285 465 375 4-ф18.5
90S-4/1.1 310 895 155 190 385
112M-2/4 400 985 190 265 438
132S-2/7.5 1020 190 660 475 1060 210 450 400 315 30 468 4-ф24
65-40-250 90S-4/1.1 95 1020 190 660 310 100 500 100 1010 155 450 400 180 190 30 305 530 405 4-ф24
90L-4/1.5 335 1035
100L-4/2.2 1160 210 740 380 1080 180 245 450
132S-2/7.5 1290 225 840 475 1175 210 490 440 315 320 545 503
160M-2/15 600 1300 255 540 490 285 340 656 565
65-40-315 100L-4/3 95 1140 210 740 380 125 500 100 1105 180 490 440 200 245 30 340 590 485 4-ф24
112M-4/4 400 1125 190 265 492
160L-2/18.5 1290 225 840 645 1370 255 540 490 385 360 610 585
180M-2/22 670 1395 285 460 610
200L-2/30 1420 250 940 775 1500 310 610 550 475 380 630 655 4-ф28
80-65-125 80-4/0.75 80 820 150 540 285 100 385 100 870 150 360 320 132 170 40 257 417 347 4-ф18.5
100L-2/3 920 170 600 380 965 180 390 350 245 25 402
112M-2/4 400 985 190 265 410
132S-2/5.5 1020 190 660 475 1060 210 450 400 315 30 440 4-ф24
80-65-160 80-4/0.75 80 920 170 600 285 100 385 100 870 150 390 350 160 170 30 285 465 375 4-ф18.5
90S-4/1.1 310 895 155 190 385
90L-4/1.5 335 920
112M-2/4 400 985 190 265 438
132S-2/7.5 1020 190 660 475 1060 210 450 400 315 30 468 4-ф24
80-50-200 90S-4/1.1 80 920 170 600 310 100 385 100 895 155 390 350 160 190 25 285 485 385 4-ф18.5
90L-4/1.5 335 920
100L-4/2.2 380 965 180 245 430
132S-2/7.5 1020 190 660 475 1060 210 450 400 315 468
160M-2/15 1140 210 740 600 1185 255 190 440 385 30 300 500 525 4-ф24
80-50-250 100L-4/3 95 1020 190 660 380 25 500 100 1102 180 450 400 180 245 30 305 530 450 4-ф24
160M-2/15 1290 225 840 600 1325 255 540 490 385 340 565 565
160L-2/18.5 615 1370
180M-2/22 670 1395 285 430 590
80-50-315 112M-4/4 95 1140 210 740 400 125 500 100 1125 190 490 440 225 265 30 365 645 518 4-ф24
132S-4/5.5 1160 475 1200 210 315 548
180M-2/22 1290 225 840 670 1395 285 540 490 430 385 665 635
200L-2/37 1420 250 940 775 1500 310 610 550 475 40 405 685 680 4-ф28
100-80-125 80-4/0.75 95 920 170 600 280 100 385 100 870 150 390 350 160 170 25 285 465 375 4-ф18.5
90S-4/1.1 310 895 155 190 385
90L-4/1.5 335 920
132S-4/7.5 1020 190 660 475 1060 210 450 400 315 30 468 4-ф24
100-80-160 90L-4/1.5 95 1020 190 660 335 100 500 100 1035 155 450 400 160 190 30 285 485 385 4-ф24
100L-2/2.2 380 1080 180 245 430
160M-2/15 1290 225 840 600 1300 255 540 490 385 320 520 545
100-65-200 100L-4/3 95 1140 210 740 380 100 500 140 1120 180 490 440 180 245 30 320 545 465 4-ф24
112M-4/4 400 1140 190 265 473
160M-2/15 1290 225 840 600 1340 225 540 490 385 340 565 565
160L-2/18.5 645 1385
180M-2/22 670 1410 285 430 590
100-65-250 100L-4/3 110 1140 210 740 380 125 500 140 1145 180 490 440 200 245 30 340 590 485 4-ф24
112M-4/4 400 1165 190 265 493
132S-4/5.5 1160 475 1240 210 315 523
180M-2/22 1290 225 840 670 1435 285 540 490 430 360 610 610
200L-2/37 1420 250 940 775 1540 310 610 550 475 40 380 630 655 4-ф28
100-65-315 132S-4/5.5 110 1270 225 840 475 125 530 140 1270 210 540 490 225 315 30 385 665 568 4-ф24
132S-4/7.5 515 1310
160M-4/11 600 1395 255 385 610
200L-2/37 1420 250 940 775 1570 310 610 550 475 40 405 685 680 4-ф28
225M-2/45 1620 290 1060 815 1610 345 660 600 530 425 705 730
250M-2/55 930 1725 385 575 750
280S-2/75 1820 320 1200 1000 1795 410 730 670 640 785
125-100-200 112M-4/4 110 1140 210 740 400 125 500 140 1165 190 490 440 200 265 30 340 620 493 4-ф24
132S-4/5.5 1160 475 1240 201 315 523
132S-4/7.5 515 1280
180M-2/22 1290 225 840 670 1435 285 540 490 430 360 640 610
200L-2/37 1420 250 940 775 1540 130 610 550 475 40 380 660 655 4-ф28
125-100-250 132S-4/5.5 110 1270 225 840 475 140 530 140 1285 210 540 490 225 315 30 385 665 568 4-ф24
132M-4/7.5 515 1325
160M-4/11 600 1410 255 385 610
200L-2/37 1420 250 940 775 1585 310 610 550 475 40 405 685 680 4-ф28
225M-2/45 1620 290 1060 875 1625 345 600 600 530 425 705 730
225M-2/55 930 1740 385 575 750
280S-2/75 1820 320 1200 1000 1810 410 730 670 640 785
125-100-315 160M-4/11 110 1270 225 840 600 140 530 140 1410 255 540 490 250 385 30 410 725 635 4-ф24
160L-4/15 1420 250 940 645 1455 610 550 40 430 745 655 4-ф28
280S-2/75 1820 320 600 1000 1810 410 730 670 640 450 765 810
280M-2/90 1020 1860
315S-2/110 1190 2000 460 800 740 760 895
125-100-400 160L-4/15 130 1620 290 1060 645 140 530 140 1455 255 660 600 280 385 40 480 835 705 4-ф28
180M-4/18.5 670 1480 285 430 730
180L-4/22 710 1520
200L-4/30 775 1585 310 475 755
150-125-250 160M-4/11 110 1270 225 840 600 140 530 140 1410 255 540 490 250 385 30 410 765 635 4-ф24
160L-4/15 1420 250 940 645 1455 610 550 40 430 785 635 4-ф28
180M-4/18.5 670 1480 285 430 680
150-125-315 180M-4/18.5 130 1620 290 1060 670 140 530 140 1480 285 660 600 280 430 40 480 835 730 4-ф28
180L-4/22 710 1520
200L-4/30 775 1585 310 475 755
150-125-400 200L-4/30 130 1620 290 1060 775 140 530 140 1580 310 660 600 315 475 40 515 915 790 4-ф28
225S-4/37 820 1630 345 530 820
225M-4/45 845 1655
200-150-250 180L-4/22 130 1620 290 1060 710 160 530 180 1580 285 660 600 280 430 40 480 855 730 4-ф28
200L-4/30 775 1645 310 475 755
225M-4/37 820 1890 345 530 785
200-150-315 200L-4/30 130 18200 320 1200 775 160 670 180 1785 310 730 670 315 475 40 515 915 790 4-ф28
225S-4/37 820 1830 345 530 820
225M-4/45 745 1855
250M-4/55 930 1940 385 575 840
200-150-400 225N-4/45 130 1840 320 1200 845 160 670 180 1855 345 730 670 315 530 40 515 965 820 4-ф28
250M-4/55 930 1490 385 575 840
280S-4/75 1000 2010 410 640 875
280M-4/90 1050 2060

注:
1.本网页的IS、IR型单级单吸清水(热水)离心泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰水泵营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。

IS、IR型单级单吸清水(热水)离心泵相关产品

下一页:ISB型便拆式离心泵

返回至本系列目录:管道泵

上一页:ICB型标准冲压离心泵

关闭在线客服
"
  • 销售热线

  • 总机:021-32010217
  • 手机:180 1631 9660
