真空蝶阀

产品概述

DK941X真空蝶阀适用于无腐蚀的饱和水蒸气低真空管路上,作为闭路设备。DK941X真空蝶阀为密封型蝶阀,蝶阀两端轴封处用0.25MPa的压力水密封,确保轴封处不泄漏。上海赛泰阀门有限公司生产的DK941X真空蝶阀结构为双阀座形势,两座之间以及轴端处均为橡胶密封与压力水(压值0.25MPa)相结合形式密封。如用户需要,可在阀体壁上加装电热装置。

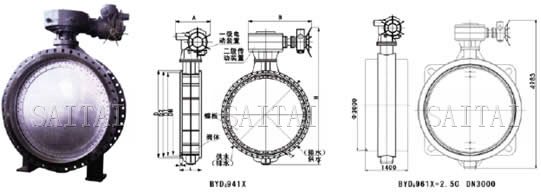

真空蝶阀总装图
真空蝶阀总装图

主要零件材料

零件名称 阀体、蝶板 阀轴、密封座 蝶板密封圈
材料 Q235-A、F钢板 2Cr13、1Cr18Ni9Ti 三元已丙橡胶、氟橡胶

主要技术参数

型号 Ds9D41X-2.5C Ds9D41XF-2.5C
公称压力(MPa) 0.25 0.25
试验压力(MPa) 强度试验 0.4 0.4
密封试验 0.275 0.275
工作压力(MPa) 0.25 0.25
适用介质 无腐蚀饱和水蒸气
适用温度℃ ≤120 ≤200
真空浅漏率 ≤6.67×10-2PaM3S-1
法兰连接尺寸标准 GB2555~2556-81
压力试验标准 GB/T13927-92

主要外形连接尺寸

DN D D1 D2 L n-d b f A B H
1000 1170 1120 1080 305 28-30 42 5 590 980 2230
1200 1375 1320 1280 381 32-30 44 5 590 980 2476
1400 1575 1520 1480 381 36-30 46 5 630 1117 2793
1600 1790 1730 1690 457 40-30 48 5 630 1117 2850
1800 1990 1930 1890 457 44-30 50 5 850 1480 3187
2000 2190 2130 2090 540 48-30 52 5 850 1480 3310
2200 2405 2340 2295 590 52-33 56 6 850 1554 3915
2400 2605 2540 2495 650 56-33 60 6 850 1554 4187
2600 2805 2740 2695 700 60-33 64 6 1533 1435 4409
2800 3030 2960 2910 760 64-36 66 6 1585 1837 4760
3000 3230 3160 3110 810 68-36 70 6 1585 1837 5008

注:可根据用户要求从DN250-3000生产(GB12221-89)长系列。从DN1200-3000带底脚的需注明。

注:
1.本网页的真空蝶阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
