电动圆形百叶式调节蝶阀

用途及特点

电动圆形百叶式调节蝶阀与电动执行机构广泛应用于建材、冶金、矿山、电力等生产过程,自动控制或手动控制调节管路中介质流量之用。上海赛泰阀门有限公司生产的电动圆形百叶式调节蝶阀的蝶瓣采用百叶式多轴结构,液体均匀,电传动,启闭力均匀,动作灵敏,性能可靠。

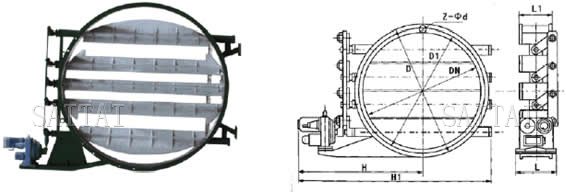

电动圆形百叶式调节蝶阀外形尺寸图
电动圆形百叶式调节蝶阀外形尺寸图

主要外形连接尺寸

DN D1 D L L1 H1 H b Z-Фd
500 555 600 220 300 900 1270 8 20-18
600 655 700 220 300 950 1370 10 20-18
700 755 800 240 300 1000 1470 10 20-18
800 870 930 240 365 1120 1640 10 24-23
900 970 1030 260 365 1170 1740 12 24-23
1000 1070 1130 260 365 1220 1840 12 28-23
1120 1190 1250 280 420 1430 2110 12 28-23
1250 1320 1380 280 420 1495 2240 14 32-23
1400 1470 1530 300 420 1570 2390 14 36-23
1600 1670 1730 320 450 1745 2660 14 40-23
1800 1870 1930 340 450 1845 2860 16 44-23
2000 2070 2130 360 450 1945 3060 16 48-23
2240 2310 2370 380 480 2095 3330 18 48-23
2500 2570 2630 420 480 2225 3590 18 52-23
2800 2870 2930 440 480 2375 3890 18 60-23
3000 3070 3130 460 480 2475 4090 18 60-23

主要技术参数

公称压力PN 0.005MPa 泄漏量 ≤3%
适用温度 -30~350℃ 介质流速 ≤25m/s
适用介质 粉尘、含尘气体

注:
1.本网页的电动圆形百叶式调节蝶阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
