RSZF膜片高温电磁阀

RSZF膜片高温电磁阀
RSZF膜片高温电磁阀

特点

膜片采用进口铁氟龙(PTEE)材料,在高低温的条件下仍然能正常工作,使用寿命长。 此电磁阀采用膜片先导式,从而使得压差小启闭迅速、灵活。

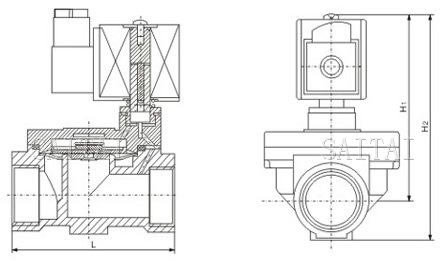

RSZF型 膜片高温电磁阀外形尺寸结构图
RSZF型 膜片高温电磁阀外形尺寸结构图

主要产品规格

型号 RSZF-15 RSZF-20 RSZF-25
适用介质 空气、水、油、蒸汽
动作方式 先导式
型式 常闭式或常开式
流量孔径mm 20 20 25
CV值 7.6 7.6 12
接管口径G 1/2" 3/4" 1"
使用流体粘度 20CST以下
使用压力MPa 0.03-2.0
工作温度℃ -35~180
使用电压范围 ±10%
本体材料 锻黄铜
油封材质 PTEE(铁氟龙)
额定电压 AC:380 220 110 36 DC:220 110 36 24 12

主要外形尺寸

型号 L(mm) H1(mm) H2(mm)
RSZF-15 81 92 111
RSZF-20 81 92 111
RSZF-25 97 96 121

注:“F”代表法兰连接,需要常开型(通电阀关)在型号后加“K”,如RSZF-25FK。

注:
1.本网页的RSZF膜片高温电磁阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
