DF-A电磁阀

DF-15A
DF-15A

结构特点

1、 直动式开阀结构,无压力亦能开阀,低压流量大。
2、 用耐高温材料,制作膜片,特别适用于低压蒸汽管路介质的通断切换,使用成本低。
3、 阀体采用黄铜热锻成型,内件不锈钢制作结构紧密,体积小。
如需特殊供货请注意:
1、 需要法兰连接,可以配标准法兰。材质:铸钢。
2、 用于0.25Mpa,介质温度-5~180℃。
3、 如用于真空,可在订货时提出,真空应用时为0~10-5Torr

DF-25AJ
DF-25AJ

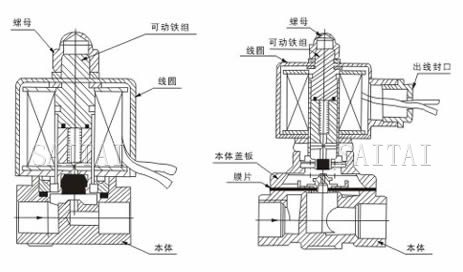

DF-A电磁阀外形尺寸、内部结构图
DF-A电磁阀外形尺寸、内部结构图

技术参数

公称通径 2.5、4、10、15、20、25、32、40、50mm
公称压力 1.6Mpa
工作压差 0-1.6Mpa
工作介质 蒸汽、水、空气、油、瓦斯、煤气
介质温度 -5~125℃
额定电压V AC:380、220、110,50/60Hz DC:220、36、24、12
功率 ≤15W

产品用途

适用于开水、低压蒸汽、瓦斯、煤气、油为介质的管路通断切换、实现自动化控制。

产品规格

型号 连接方式 连接尺寸 L H 阀体材质
DF-2.5A 内螺纹 G1/8 G1/4? 43 75 黄铜热锻
成型和不锈钢
304两种
DF-4A 内螺纹 G1/4? 43 75
DF-10A 内螺纹 G3/8? 54 89
DF-15A 内螺纹 G1/2? 69 117
DF-20A 内螺纹 G3/4? 74 124
DF-25A 内螺纹 G1? 99 134
DF-32A 内螺纹 G11/4? 123 172
DF-40A 内螺纹 G11/2? 123 172
DF-50A 内螺纹 G2? 168 209

注:
1.本网页的DF-A电磁阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
