2L蒸汽电磁阀

2L-200-25
2L-200-25
2L-200-25J
2L-200-25J
2L蒸汽电磁阀内部结构外形示意图
2L蒸汽电磁阀内部结构外形示意图

产品规格

型号 2L
接管口径 10 15 20 25 35 40 50
适用介质 蒸汽、水、空气
动作方式 引导式(先导式)
型式 常闭式
流量孔径mm 17 22 30 50
CV值 4.8 12 20 48
接管口径G 3/8? 1/2? 3/4? 1? 11/4? 11/2? 2?
使用流体粘度 20CST以下
使用压力Kg/cm2 蒸汽、水、空气:0.5∽15 蒸汽、水、空气:1∽15
最大耐压力Kg/cm2 20
工作温度℃ -5∽180(US工作温度-5∽200℃)
使用电压范围 ±10%
本体材质 黄铜和不锈钢两种,不锈钢在型号后加“J”
油封材质 聚四氟乙烯•PTFE
外形尺寸L×H 82×146 82×146 82×146 91×162 112×185 112×185 165×225

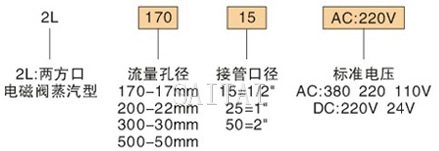

订货代码
订货代码

备注:其它电压请与工厂接洽。需要不锈钢体,请在订货时提出,型号后面加J,如:2L-170-20-J

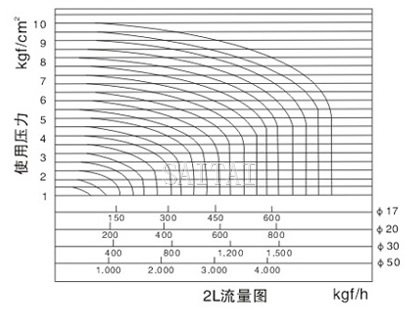

流量曲线表

2L170-15 2L200-25 2L300-25 2L500-50 2L170-20 2L300-40 饱和水蒸气

流量曲线表
流量曲线表

注:
1.本网页的2L蒸汽电磁阀结构、结构图、尺寸、参数均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
