弹簧微启式高压安全阀

用途

A41H型弹簧微启式高压安全阀适用于工作温度≤300℃的空气、石油、水等介质的设备和管路上;A47型弹簧微启式高压安全阀适于工作温度≤350℃的蒸气、空气、水的设备和管路上。当设备和管路内压力超过允许值时,A41H弹簧微启式高压安全阀将自动开启,继而全量排放;当压力降低到规定值时,A41H型弹簧微启式高压安全阀会自动关闭,保证设备和管路的安全运行。

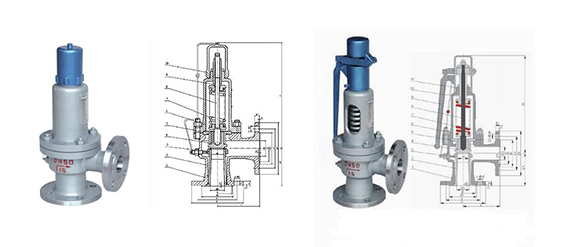

弹簧微启式高压安全阀
弹簧微启式高压安全阀

外形及连接尺寸

公称通径DN(mm) 尺寸Dimensions(mm)
do L L1 DN’
25 20 100 100 25
32 25 115 105 32
40 32 135 120 40
50 40 160 130 50
65 50 175 160 65
80 65 175 160 80
100 80 190 180 100
150 100 220 210 125

主要零部件材料

NO. 零件名称
Name of part
A47H A41Y-160 A41Y-320
材料 Materials
A41Y-160P A41Y-320P
材料 Materials
A41Y-160R A41Y-320R
材料 Materials
1 法兰Flange 35/35CrMoA 2Cr13 1Cr18Ni9Ti
2 阀座Nozzle 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
3 阀体Body 35/40 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 阀瓣Disc 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 导向套Guide sleeve 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
6 弹簧Spring 50CrVA 50CrVA包覆氟塑料 Coated Teflon 50CrVA包覆氟塑料 Coated Teflon
7 阀杆Stem 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
8 阀盖Bonnet ZG230-450 1Cr18Ni9Ti 1Cr18Ni9Ti
9 调整螺杆Adjusting bolt 45 2Cr13 2Cr13
10 阀帽Cap ZG200-400 1Cr18Ni9Ti 1Cr18Ni9Ti
  阀座、阀瓣密封面 Sealing surface of seat and disc 堆焊Co基硬质合金 Depositing stellite

注:
1.本网页的弹簧微启式高压安全阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
