弹簧全启式安全阀

用途

A42Y型弹簧全启式安全阀适用于工作温度≤300℃的空气、石油气、液体等介质的设备和管路上。A42-P型及A42Y-R型弹簧全启式安全阀适于工作温度≤200℃有腐蚀性的介质的设备和管路上。上海赛泰阀门制造有限公司生产的A48Y型弹簧全启式安全阀适于工作温度≤350℃的蒸气、空气等介质设备和管路上,作为超压保护装置。

弹簧全启式安全阀
弹簧全启式安全阀

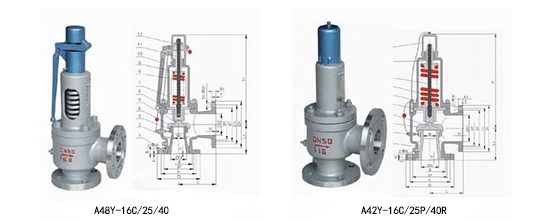

外形及连接尺寸

公称通 Nominal diameter DN(mm) 尺寸 Dimensions (mm)
DO L L1 DN’
25 15 110 95 32
32 20 115 100 40
40 25 120 110 50
50 32 165 120 65
65 40 160 135 80
80 50 170 135 100
100 65 195 175 125
125 80 210 190 150
150 100 255 230 175
200 125 300 260 250
250 150 350 320 300
300 200 380 350 400
350 300 500 450 500
400 350 500 450 500

主要零部件材料

NO. 零件名称
Name of part
A42Y-C A48Y-C KA42Y-C
材料 Materials
A42Y-P/K A42Y-P
材料 Materials
A42Y-R
材料 Materials
DA42Y-P
材料 Materials
1 阀座 Nozzle 2Cr13/1Cr18Ni9Ti ZG1Cr18Ni9Ti 2G1Cr18Ni12Mo2Ti ZG1Cr18Ni9Ti
2 阀体 Body WCB ZG1Cr18Ni9Ti 2G1Cr18Ni12Mo2Ti LCB/ ZG1Cr18Ni9Ti
3 调节圈 Adjusting ring 2Cr13/1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 1Cr18Ni9Ti
4 反冲盘 Disc holder 2Cr13/1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 1Cr18Ni9Ti
5 阀瓣 Disc 2Cr13/1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 1Cr18Ni9Ti
6 导向套 Guide sleeve 2Cr13/1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 1Cr18Ni9Ti
7 阀盖 Bonnet ZG230-450 ZG230-450 ZG230-450 ZG1Cr18Ni9Ti
8 弹簧Spring 50CrVA 50CrVA包覆氟塑料 Coated Teflon 50CrVA包覆氟塑料 Coated Teflon 50CrVA
9 阀杆Stem 2Cr13 1Cr18Ni9Ti/1Cr18Ni12Mo2Ti 1Cr18Ni9Ti/1Cr18Ni12Mo2Ti 1Cr18Ni9Ti
10 调整螺杆Adjusting bolt 45 2Cr13 2Cr13 2Cr13
11 阀帽Cap ZG200-400 ZG200-400 ZG200-400 ZG230-450
  密封面材料 Sealing surface of material 堆焊Co基硬质合金 Depositing stellite

注:
1.本网页的弹簧全启式安全阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
