双联弹簧式安全阀

用途

双联弹簧式安全阀适用于工作温度≤350℃的空气、蒸汽、水等介质的设备和管路上,作为超压保护装置。双联弹簧式安全阀是在一个Y型接头上装上两个同样规格的A47H、A48Y型安全阀组成,双联弹簧式安全阀的公称通径是指Y型接头进口通径

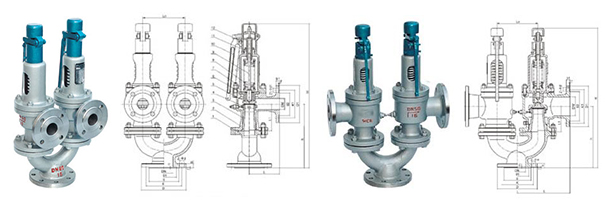

双联弹簧式安全阀
双联弹簧式安全阀

相应配对口径

A37型公称通径DN(mm) 50 80 100 125 150
相应A47H型公称通径DN 32 65 80 100 125

A43型公称通径DN(mm) 50 80 100 125 150
相应A47H型公称通径DN 32 50 80 100 125

A38型公称通径DN(mm) 50 80 100 150
相应A48H型公称通径DN 32 50 65 100

外形尺寸和连接尺寸

公称通 DN(mm) 尺 寸 Dimensions(mm)
L L1 B DN' do
A 37 型
50 115 225 165 32 2×25
80 140 310 205 65 2×50
100 160 355 255 80 2×65
125 170 410 260 100 2×80
150 190 430 275 125 2×100
公称通径 DN(mm) 尺 寸 Dimensions(mm)
L L1 B DN' do
A 43 型
50 115 225 165 32 2×25
80 135 295 190 50 2×40
100 160 352 255 80 2×65
125 170 410 260 100 2×80
150 190 430 275 125 2×100
公称通径 DN(mm) 尺 寸 Dimensions(mm)
L L1 B DN' do
A 38 型
50 115 225 165 40 2×20
80 135 295 190 65 2×32
100 160 365 265 80 2×40
150 195 415 275 125 2×65

注:
1.本网页的双联弹簧式安全阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
