全启式、微启式螺纹安全阀

全(微)启式螺纹安全阀
全(微)启式螺纹安全阀

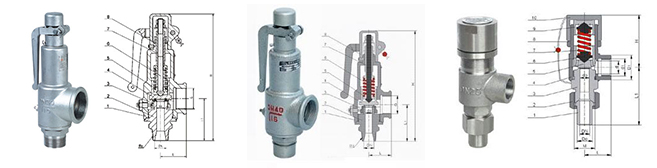

A28H 16/25/40 型带手柄弹簧全启式安全阀 外形尺寸和连接尺寸

公称通径 尺寸 Dimensions(mm)
DN(mm) do Rc″ L L1 G″
15 10 ZG1/2 37 62 G3/4
20 12 ZG3/4 40 65 G1
25 15 ZG1 45 72 G11/4
32 20 ZG11/4 55 85 G11/2
40 25 ZG11/2 67 100 G2
50 32 ZG2 76 112 G21/2
65 40 ZG11/2 110 135 G3
80 50 ZG3 110 145 G4

注:主要适用于工作温度≤200℃以下的水、空气、蒸汽。

A21H-16C/25/40 A21W-16/25/40P A24F16/25/40型微启式安全阀 外形尺寸和连接尺寸

公称通径 尺寸 Dimensions(mm)
DN(mm) Do do L L1 G″
15 20 12 35 65 G5/8
20 25 16 42 76 G3/4
25 31 20 50 84 G1
32 ZG11/4 25 55 85 G11/4
40 ZG11/2 32 55 84 G11/2
50 ZG2 40 67 101 G2
65 ZG21/2 50 76 120 G21/2
80 ZG3 65 83 135 G3

注:工作温度:A42H型≤200℃ A21W型≤200℃ A21F型 -40℃~80℃ 适用介质:A21H型适用空气、氨、石油气、水等 A21W型适用腐蚀气体或液体 A21F适用 液化石油气。

A27H-16/25/40 A27W-16/25/40P型弹簧微启式安全阀 外形尺寸和连接尺寸

公称通径 尺 寸 Dimensions(mm)
DN(mm) do Rc″ L L1 G″
15 10 ZG1/2 40 60 ZG1/2
20 15 ZG3/4 45 70 ZG3/4
25 20 ZG1 50 80 ZG1
32 25 ZG11/4 55 85 ZG11/4
40 32 ZG11/2 55 84 ZG11/2
50 40 ZG2 67 101 ZG2
65 50 ZG11/2 76 120 ZG21/2
80 65 ZG3 110 135 ZG3

注:工作温度:≤200℃ 适用介质:A27H-16C/25/40型适用水、空气、蒸气;A27W-16P/25P/40P型用于腐蚀介质气体。

注:
1.本网页的全启式、微启式螺纹安全阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
