高温高压全启式安全阀

用途

上海赛泰阀门制造有限公司生产的“C型”高温高压全启式安全阀适用于工作温度≤425℃;“I型”高温高压全启式安全阀适用于介质温度 ≤500℃; “V型” ≤500℃的适用于蒸汽等介质设备或管路上,作为超压保护装置。

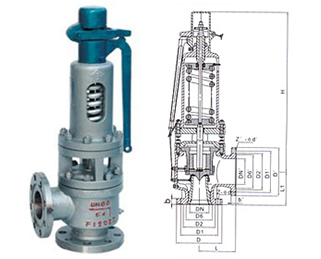

高温高压全启式安全阀
高温高压全启式安全阀

外形及连接尺寸

公称通径DN(mm)
Nominal diameter
尺 寸 Dimensions(mm)
do L L1 DN
40 25 135 120 50
50 32 160 130 65
80 50 175 160 100
100 65 220 200 125
150 100 285 260 200
200 125 350 320 250

主要零部件材料

NO. 零件名称 Name of part C型 材料 Materials I型 材料 Materials V型 材料 Materials
1 阀体 Body WCB ZG1Cr5Mo ZG15Cr1Mo1V
2 阀座 Nozzle 2Cr13 1Cr18Ni9Ti 12Cr1MoVA
3 调节阀 Adjusting ring 2Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti
4 阀瓣 Disc 2Cr13 17-4PH 17-4PH
5 导向套 Guide sleeve 2Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti
6 散热器 Radiator ZG230-450 ZG230-450 ZG230-450
7 阀盖 Bonnet ZG230-450 ZG230-450 ZG230-450
8 弹簧 Spring 50CrVA 50CrVA 50CrVA

注:
1.本网页的高温高压全启式安全阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
