A69Y主安全阀

用途及结构简述

A69Y主安全阀适应于蒸汽压力P=10MPa,温度为t=540℃的电站锅炉上使用,防止锅炉介质压力超过允许值,以保证锅炉安全运行。上海赛泰阀门制造有限公司生产的A69Y主安全阀的主要结构特点有1、阀门为双排汽、两端为法兰连接结构。主要由阀体、连接管、缓冲容器、活塞室、阀瓣、阀杆等零件组成。2、当介质压力升高至整定压力时,冲量安全阀打开,介质从脉冲管进入安全阀的活塞室,推动活塞下降,使阀门自动打开,当冲量阀关闭时,阀瓣又自动关闭。3、密封面用钴基硬质合金堆焊而成,阀瓣经热处理,提高了硬度。

A69Y主安全阀
A69Y主安全阀

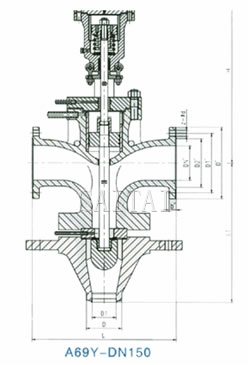

外形及连接尺寸

型号
Type
公称通径DN
Nominal diameter
连 接 尺 寸Connecting dimensions
L L1 H D D1 DN’ D’ D1’ D2’ b’ Z-Фd
A69Y-P455.3V 150 560 638 698 220 165 150 300 250 204 30 8-25
A69Y-P466.7V 150 560 638 698 220 165 150 300 250 204 30 8-25
A69Y-P5410V 150 560 638 698 220 165 150 300 250 204 30 8-25
A69Y-P5410.5V 150 560 638 698 220 165 150 300 250 204 30 8-25

安装说明

1、A69Y主安全阀门必须垂直安装在设备的最高位置。
2、A69Y主安全阀坚固在支座上,支座承受主安全阀排汽时产生的反作用力。
3、排汽管应用专门吊架,排汽管重量不得加在主安全阀上,A69Y主安全阀与排汽管之间的连接法兰应消除任何的附应加。
4、 排汽管的最低点应考虑疏水,以免排汽时产生水击。

注:
1.本网页的A69Y主安全阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
